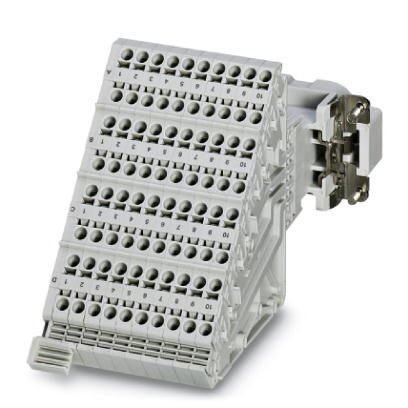

Штекерная вставка клеммного переходника HEAVYCON, серия D40, 40-полюсная, подключение защитного проводника слева для правой стороны электротехнического шкафа, зажимы Push-in
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Электрические характеристики
4. Механические характеристики
5. Общие сведения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Условия окружающей среды
3. Электрические характеристики
4. Механические характеристики
5. Общие сведения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Расстояние между высверленными отверстиями, по горизонтали | 77, 5 мм |
| Высота | 139, 3 мм |
2. Условия окружающей среды
| Класс защиты (IP) | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
3. Электрические характеристики
| Полюсов | 40 |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное импульсное напряжение | 4 кВ |
| Расчетный ток | 10 A |
4. Механические характеристики
| Конструкция | B16 |
| Способ подключения | Зажимы Push-in |
| Длина зачищенной части одной жилы | 10 мм |
| Сечение проводников | 0, 5 мм² ... 2, 5 мм² |
| Сечение AWG | 22 ... 12 |
5. Общие сведения
| Указание | Для монтажных фланцев HEAVYCON-ADVANCE и монтажных корпусов HEAVYCON типа B16 |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PA |
| Стандарты/нормативные документы | PAПротивопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) |
| PAПротивопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Не для монтажных корпусов HC-EVO | |
| Не для монтажных корпусов HC-EVO | |
| Обслуживание разъемных соединений возможно только после отключения нагрузки и электропитания. Не совместим с корпусом HC-B 16-AMQ-EMV |
6. Стандарты и предписания
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 |
| DIN EN 60664 | |
| МЭК 60352 | |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440222 |
9. ETIM
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
10. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121421 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
11945.71
