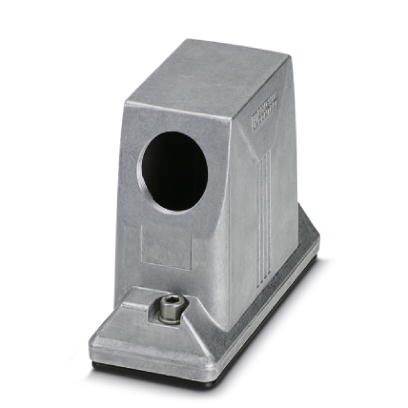

Сальниковый корпус HEAVYCON ADVANCE, B16, с винтовым зажимом (внутренний шестигранник) из нержавеющей стали, стойкий к воздействию морской воды алюминий, высота 93,7 мм, с резьбой 1x M32, боковой кабельный отвод, без покрытия, проводящее уплотнение (свойства ЭМС)
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
1. Размеры
| Высота | 93, 7 мм |
| Ширина | 57 мм |
| Длина | 125, 5 мм |
| Длина, монтажный вырез | 86 мм |
| Ширина Монтажный вырез | 35 мм |
2. Окружающие условия
| Степень защиты корпуса (IP) | IP66 |
| IP68 (0, 2 бар / 24ч) | |
| IP69K (ISO 20653 2013-02) | |
| Степень защиты корпуса (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
3. Общие сведения
| Указание | для контактных вставок HC-B16, BB32, D40, DD72, HS6, HV6, M, K |
| Размер | B16 |
| Тип корпуса | Сальниковый корпус |
| Цвет | серый алюминий |
| Тип фиксатора | Винтовой зажим |
| Момент затяжки | 3 Нм (Крепежные винты) |
| Крепежные винты | M6 (головка винта - внутренний шестигранник 5 мм) |
| Количество подключаемых кабелей | 1 |
| Кабельный отвод | боковое |
| Резьбовые элементы | без |
| Тип резьбового соединения | 1x M32 |
| Материал корпуса | Из алюминия, методом литья под давлением, стойкий к морской воде |
| Материал поверхность корпуса | без покрытия |
| Материал, уплотнение | NBR, проводящий |
| Материал крепления | Нержавеющая сталь |
| Указания по монтажу | Для обеспечения функционирования контакта защитного провода при непрямом подсоединении оба монтажных фланца должны иметь достаточный электрический контакт с металлической монтажной стенкой. |
| Для достижения оптимального экранирующего эффекта необходимо снять слой изолирующего порошкового лака со стенки электрошкафа в области профильного уплотнителя. Момент затяжки крепежного винта составляет 3 Нм. |
4. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
5. eCl@ss
| ECl@ss 10.0.1 | 27440202 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440202 |
| ECl@ss 8.0 | 27440202 |
| ECl@ss 9.0 | 27440202 |
6. ETIM
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
7. UNSPSC
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
Характеристики
Бренд
Phoenix Contact
