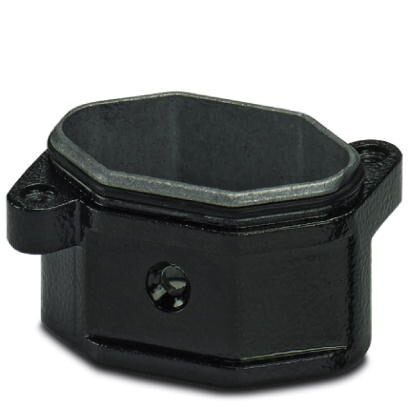

Встраиваемые корпуса D7, mатериалЦинк. литье под давлением, высота24,3 мм, кабельный вводбез, защитная крышкаНет, для железнодорожного транспорта, для повышенных требований окружения и ЭМВ, Серия HPR
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
2. Условия окружающей среды
3. Общие сведения
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
1. Размеры
| Высота | 24, 3 мм |
| Ширина | 32, 2 мм |
| Длина | 45, 4 мм |
| Длина, монтажный вырез | 22 мм |
| Ширина Монтажный вырез | 22 мм |
2. Условия окружающей среды
| Класс защиты (IP) | IP66 (с уплотнительным винтом) |
| IP68 (0, 4 бар / 30 мин. с уплотнительным винтом) | |
| IP69K (ISO 20653 2013-02) | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
3. Общие сведения
| Указание | для контактных вставокHC-D7, D8, A3, A4, HS2-D7, Q5, Q7, Q12 |
| Размер | D7 |
| Тип корпуса | Встраиваемые корпуса |
| Цвет | черный |
| Резьбовые элементы | без |
| Защитная крышка | Нет |
| Материал | Метод литья под давлением |
| Материал корпуса | Цинк. литье под давлением |
| Материал поверхность корпуса | порошковое покрытие, черн. |
| Материал, уплотнение | NBR |
| Указания по монтажу | Блокировочный винт M4, шестигранник со шлицом (SW7), момент затяжки1 Нм. Уплотнение вставки штыревого контакта необходимо удалить. Макс. длина резьбовой части соединения6 мм |
| Монтировать контактную вставку с уплотнительным винтом в корпус |
4. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
5. eCl@ss
| ECl@ss 10.0.1 | 27440202 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440202 |
| ECl@ss 8.0 | 27440202 |
| ECl@ss 9.0 | 27440202 |
6. ETIM
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
6264.15
