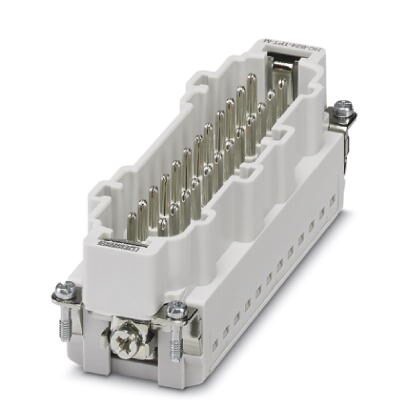

Модуль для контактов, полюсов24+PE, размерB24, контакты цепи питания24, контакты цепи управления0, количество точек подключения на полюс2, Штифт, Зажимы Push-in, 500 В, 16 A, 0,25 мм² ... 1,5 мм², применениеМощность
Характеристики
Оглавление 1. Общие сведения
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
1. Общие сведения
| Указание | Для жестких проводников или гибких проводников с кабельными наконечниками |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Способ подключения | Зажимы Push-in |
| Количество точек подключения на полюс | 2 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 24+PE |
| Количество, силовые контакты | 24 |
| Количество, контакты цепи управления | |
| Циклы установки | 500 |
| Размер | B24 |
| Нумерация контактов | 25 - 48 |
| Сечение проводников | 0, 25 мм² ... 1, 5 мм² (с кабельным наконечником) |
| Сечение AWG | 24 ... 16 (с кабельным наконечником) |
| Длина зачищенной части одной жилы | 8 мм ±1 мм |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
3. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PC |
4. Электрические характеристики
| Расчетное напряжение (III/3) | 500 В |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 16 A |
5. Стандарты и предписания
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 |
| DIN EN 60664 | |
| МЭК 60352 | |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440205 |
8. ETIM
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
13458.2
