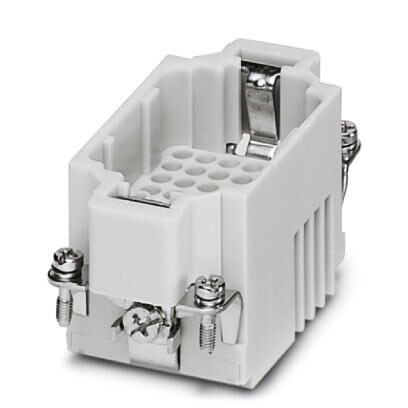

Штыревая вставка HEAVYCON, серия K8/24, для 8 силовых контактов и 24 контактов цепи управления, подключение обжимом
Характеристики
Оглавление 1. Общие сведения
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Указание | для корпуса HC-B10, контакты питанияCK 2, 5-ED, контакты цепи управленияCK 1, 6-ED (обжимные контакты не входят в комплект поставки) |
| Способ подключения | Обжим (Контакты цепи питания) |
| Обжим (Сигнальные контакты) | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 8+24+PE |
| Количество, силовые контакты | 8 |
| Количество, контакты цепи управления | 24 |
| Циклы установки | ≥ 500 |
| Размер | B10 |
| Нумерация контактов | 1 - 8 |
| Сечение проводников | 0, 5 мм² ... 4 мм² (Контакты цепи питания) |
| 0, 14 мм² ... 2, 5 мм² (Контакты цепи управления) | |
| Сечение AWG | 20 ... 12 (Контакты цепи питания) |
| 26 ... 14 (Контакты цепи управления) | |
| Длина зачищенной части одной жилы | 7, 5 мм (Контакты цепи питания) |
| 8 мм (Контакты цепи управления, сечение 0, 14 мм² ... 1, 5 мм²) | |
| 6 мм (Контакты цепи управления, при сечении 2, 5 мм²) | |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Обслуживание разъемных соединений допускается только после отключения нагрузки и электропитания. |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
3. Данные о материале
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность, силовой контакт | серебро (или золото) |
| Материал, контактная поверхность, управляющий контакт | серебро (или золото) |
| Материал, держатель контакта | PA |
4. Электрические характеристики
| Расчетное напряжение силовых контактов | 230/400 В |
| Расчетное напряжение (III/3) | 230 В (Силовые контакты "провод-земля") |
| 160 В | |
| 400 В (Силовые контакты "провод-провод") | |
| Расчетное импульсное напряжение | 4 кВ (Контакты цепи питания) |
| 2, 5 кВ (Контакты цепи управления) | |
| Расчетный ток | 16 A (Контакты цепи питания) |
| 10 A (Контакты цепи управления) |
5. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440205 |
8. ETIM
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
9. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
