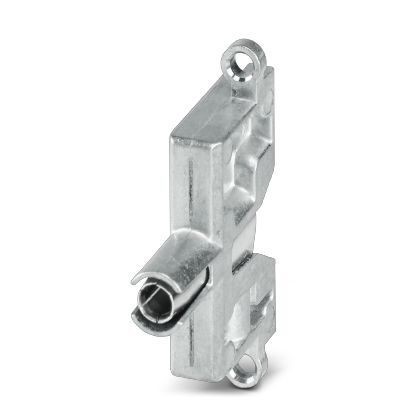

Модуль для установки контактов, Розетка, Винтовые зажимы, 0,5 мм² ... 6 мм², применениеПередача PE, для корпусов типоразмера HC-EVO-M1
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Механические характеристики
4. Общие сведения
5. Данные о материале
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
2. Условия окружающей среды
3. Механические характеристики
4. Общие сведения
5. Данные о материале
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
1. Размеры
| Высота | 43, 7 мм |
| Ширина | 30, 6 мм |
| Длина | 7, 7 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
3. Механические характеристики
| Сечение проводников | 0, 5 мм² ... 6 мм² |
| Сечение AWG | 20 ... 10 |
| Момент затяжки | 0, 8 Нм ... 1, 2 Нм |
| Диаметр контакта | 4 мм |
| Циклы установки | ≥ 500 |
4. Общие сведения
| Указание | Для корпусов HEAVYON типа HC-EVO-M1 |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Серия | HC-EVO-M1 |
| Цвет | cеребристый |
| Способ подключения | Винтовые зажимы |
| Тип контакта | с разворотом |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Данные о материале
| Материал, держатель контакта | Сплав цинка, литье под давлением |
6. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27440217 |
| ECl@ss 9.0 | 27440217 |
9. ETIM
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
3622.99
