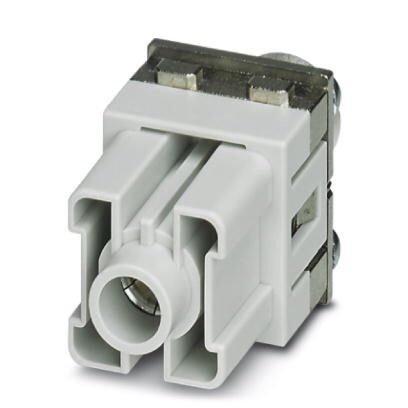

Модуль для установки контактов, полюсовPE, контакты цепи питания0, контакты цепи управления0, Розетка, С осевыми винт. зажимами, 25 мм² ... 70 мм², применениеПередача PE
Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 54, 3 мм |
| Ширина | 34, 2 мм |
| Длина | 29, 4 мм |
2. Электрические характеристики
| Вид при установке | PE |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
4. Механические характеристики
| Сечение проводников | 25 мм² ... 70 мм² (Указанное сечение относится к геометрическому сечению используемого провода) |
| Сечение AWG | 10 ... 00 |
| Длина зачищенной части одной жилы | 16 мм |
| Момент затяжки | 8 Нм (25 мм² ... 70 мм²) |
| 9 Нм (50 мм²) | |
| 10 Нм (70 мм²) | |
| Диаметр контакта | 9, 5 мм |
| Диаметр проводника вкл. изоляцию | 12 мм (25 мм²) |
| 16 мм (40 мм²) | |
| Внутренний шестигранник | SW 5 |
| Циклы установки | ≥ 500 |
| Минимальная высота корпуса | 72 мм |
5. Общие сведения
| Указание | Для корпусов HEAVYCON типа HC-B6–B48 (высота корпуса мин. 72 мм), требуется модульные несущие рамки HC-M-B..-MF-..., аксиальный разъем для торцового шестигранного ключа 5 мм |
| Для осевого винтового соединения используется 5-мм торцовый шестигранный ключ (только для гибких проводников) | |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Серия | HC-M-HS |
| Цвет | светло-серый |
| Количество модулей | 2 |
| Способ подключения | С осевыми винт. зажимами |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Указания по использованию аксиальных контактовТолько для гибких проводников. Указанное сечение проводников относится к геометрическому сечению вставленных проводников.Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание.Вводное отверстие аксиального зажима рассчитано на тонкопроволочные проводники, соответствующие VDE 0295, класс 5. Перед применением проводников другой конструкции (например, класса 6) требуется предварительная проверка.Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивания проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта. Во избежание повреждений контакта жилу / провод необходимо механически закрепить на подобающем расстоянии от места подключения (например, посредством размещения в вырезе стального листа). Указания по квалифицированному исполнению содержатся в DIN VDE 0100-520 2003-06. Не используемые соединения следует затянуть с максимальным моментом вращения. |
6. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PC |
7. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 10.0.1 | 27440217 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440217 |
10. ETIM
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
11. UNSPSC
| UNSPSC 13.2 | 39121421 |
| UNSPSC 18.0 | 39121421 |
| UNSPSC 19.0 | 39121421 |
| UNSPSC 20.0 | 39121421 |
| UNSPSC 21.0 | 39121421 |
Характеристики
Бренд
Phoenix Contact
