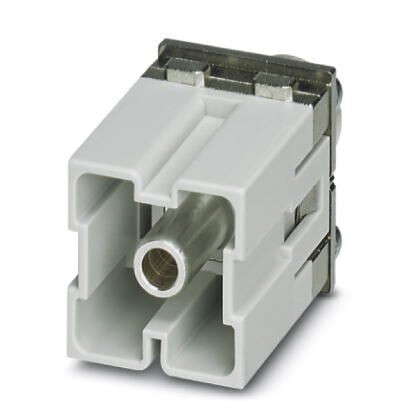

Модуль для установки контактов HC-M-01-AT-M-40-PE

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF151535
Модуль для установки контактов HC-M-01-AT-M-40-PE
Бренд:Phoenix Contact
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:6925.46
Категории: Клеммы и разъемы
Описание
Характеристики

Модуль для установки контактов, полюсовPE, контакты цепи питания0, контакты цепи управления0, Штифт, С осевыми винт. зажимами, 25 мм²  ...  70 мм², применениеПередача PE


Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Высота54, 6 мм
Ширина34, 4 мм
Длина29, 3 мм
2. Электрические характеристики
Вид при установкеPE
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 125 °C
4. Механические характеристики
Сечение проводников25 мм² ... 70 мм² (Указанное сечение относится к геометрическому сечению используемого провода)
Сечение AWG10 ... 00
Длина зачищенной части одной жилы16 мм
Момент затяжки8 Нм (25  мм² ... 70  мм²)
9 Нм (50 мм²)
10 Нм (70  мм²)
Диаметр контакта9, 5 мм
Диаметр проводника вкл. изоляцию12 мм (25  мм²)
16 мм (40  мм²)
Внутренний шестигранникSW 5
Циклы установки≥ 500
Минимальная высота корпуса72 мм
5. Общие сведения
УказаниеДля корпусов HEAVYCON типа HC-B6–B48 (высота корпуса мин. 72  мм), требуется модульные несущие рамки HC-M-B..-MF-..., аксиальный разъем для торцового шестигранного ключа 5  мм
Для осевого винтового соединения используется 5-мм торцовый шестигранный ключ (только для гибких проводников)
Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания.
СерияHC-M-HS
Цветсветло-серый
Количество модулей2
Способ подключенияС осевыми винт. зажимами
Класс воспламеняемости согласно UL 94V0
Указания по монтажуИспользование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше
Указания по использованию аксиальных контактовТолько для гибких проводников. Указанное сечение проводников относится к геометрическому сечению вставленных проводников.Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание.Вводное отверстие аксиального зажима рассчитано на тонкопроволочные проводники, соответствующие VDE 0295, класс 5. Перед применением проводников другой конструкции (например, класса 6) требуется предварительная проверка.Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивания проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта. Во избежание повреждений контакта жилу / провод необходимо механически закрепить на подобающем расстоянии от места подключения (например, посредством размещения в вырезе стального листа). Указания по квалифицированному исполнению содержатся в DIN VDE 0100-520 2003-06. Не используемые соединения следует затянуть с максимальным моментом вращения.
6. Данные о материале
Материал, контактМедный сплав
Материал, контактная поверхностьAg
Материал, держатель контактаPC
7. Стандарты и предписания
Класс воспламеняемости согласно UL 94V0
8. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 10.0.127440217
ECl@ss 5.127261200
ECl@ss 6.027261200
ECl@ss 7.027440205
ECl@ss 8.027440205
ECl@ss 9.027440217
10. ETIM
ETIM 5.0EC000438
ETIM 6.0EC000438
ETIM 7.0EC000438
11. UNSPSC
UNSPSC 13.239121421
UNSPSC 18.039121421
UNSPSC 19.039121421
UNSPSC 20.039121421
UNSPSC 21.039121421
