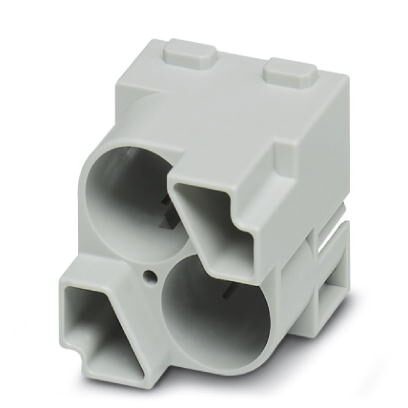

Модуль для установки контактов HC-M-02-EMC-M

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF151541
Модуль для установки контактов HC-M-02-EMC-M
Бренд:Phoenix Contact
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:714.05
Категории: Клеммы и разъемы
Описание
Характеристики

Модуль для установки контактов, полюсов2, Штифт, Обжим, 50 В, 10 A, 0,14 мм²  ...  2,5 мм², применениеДанные/сигнал, для применения двух штекерных соединителей с защитой от ЭМВ HC-M-EMV-ST/3-9,5 (штифтовые исполнения, по 4 контакта)


Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Высота34 мм
Ширина34, 2 мм
Длина29, 4 мм
2. Электрические характеристики
Расчетное напряжение (III/3)50 В
Расчетный ток10 A
Расчетное импульсное напряжение0, 8 кВ
Вид при установке2
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 125 °C
4. Механические характеристики
Сечение проводников0, 14 мм² ... 2, 5 мм²
Диаметр контакта1, 6 мм
Циклы установки≥ 500
5. Общие сведения
УказаниеДля корпусов HEAVYCON типов B6–B48, требуется модульные несущие HC-M-B...MF-...
Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания.
СерияHC-M-EMV
Цветсветло-серый
Количество модулей2
Способ подключенияОбжим
Тип контактас разворотом
Класс воспламеняемости согласно UL 94V0
Степень загрязнения3
Категория перенапряженияIII
Указания по монтажуИспользование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше
Пластмассовый модуль для штекерных соединителей для защиты от ЭМВ HC-M-EMV-ST/3-9, 5
6. Данные о материале
Материал, контактМедный сплав
Материал, контактная поверхностьAg (питание) / Au (сигнал)
Материал, держатель контактаPC
Материал фазового проводникаЦинковый сплав
7. Стандарты и предписания
Класс воспламеняемости согласно UL 94V0
8. Соответствие экологическим нормам
China RoHSПериод времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
9. eCl@ss
ECl@ss 10.0.127440218
ECl@ss 5.127261200
ECl@ss 6.027261200
ECl@ss 7.027440205
ECl@ss 8.027440205
ECl@ss 9.027440218
10. ETIM
ETIM 5.0EC000438
ETIM 6.0EC000438
ETIM 7.0EC000438
11. UNSPSC
UNSPSC 13.239121421
UNSPSC 18.039121421
UNSPSC 19.039121421
UNSPSC 20.039121421
UNSPSC 21.039121421
