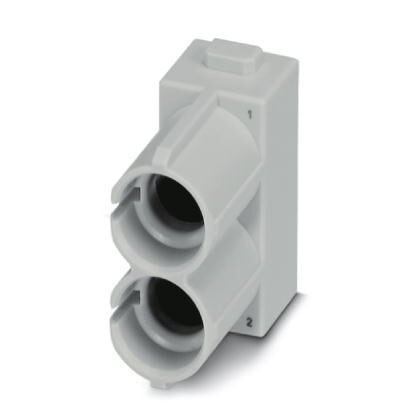

Модуль для установки контактов, полюсов2, Розетка, Штифт, применениеПневматическая система, для шлангов с внутренним диаметром 6 мм
Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 27, 2 мм |
| Ширина | 34, 2 мм |
| Длина | 14, 6 мм |
2. Электрические характеристики
| Вид при установке | 2 |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
4. Механические характеристики
| Диаметр контакта | 8 мм |
| Внутренний диаметр, подсоединение напорного шланга | 6 мм |
| Циклы установки | ≥ 500 |
5. Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE от B6 до В24 и корпусов HEAVYCON от B6 до В48. Требуется модульная несущая рамка HEAVYCON HC-M-B...-MF..., пневматические штифты и гнезда HC-M-PN... не входят в объем поставки. |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Серия | HC-M-02-PN |
| Клапан встроен | нет |
| Цвет | светло-серый |
| Количество модулей | 1 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Для механического кодирования применяются штифтовые HC-CST-MOD (1636127) и гнездовые HC-CBU-MOD (1636130) ключи. | |
| - Зафиксировать пневматический контакт в модуле. Для этого ввести его в модуль с передней стороны, - Вставить модули с установленными контактами в несущую раму.- Вставить пневматические шланги в пневматический контакт с задней стороны модуля.Рекомендуется использовать средние точки для установки модулей и сальниковый/соединительный корпус с прямым кабельным отводом. |
6. Данные о материале
| Материал, держатель контакта | PC |
7. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 10.0.1 | 27440220 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440220 |
10. ETIM
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
11. UNSPSC
| UNSPSC 13.2 | 39121421 |
| UNSPSC 18.0 | 39121421 |
| UNSPSC 19.0 | 39121421 |
| UNSPSC 20.0 | 39121421 |
| UNSPSC 21.0 | 39121421 |
