Описание
Характеристики

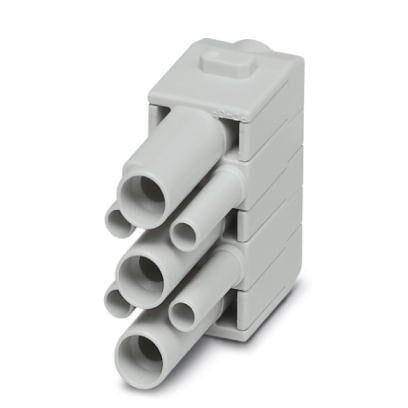

Модуль для установки контактов, полюсов3+4, контакты цепи питания3, контакты цепи управления4, Розетка, Обжим, 500 В, 40 A, 1,5 мм² ... 6 мм², применениеПитание/сигнал
Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 39, 1 мм |
| Ширина | 34, 2 мм |
| Длина | 14, 6 мм |
2. Электрические характеристики
| Расчетное напряжение (III/3) | 500 В (Контакты цепи питания) |
| 500 В (Контакты цепи управления) | |
| Расчетное напряжение (III/2) | 830 В |
| Расчетный ток | 40 A (Контакты цепи питания) |
| 10 A (Контакты цепи управления) | |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) |
| 8 кВ (Контакты цепи управления) | |
| Вид при установке | 3+4 |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
4. Механические характеристики
| Сечение проводников | 1, 5 мм² ... 6 мм² (Контакты цепи питания) |
| 0, 14 мм² ... 2, 5 мм² (Контакты цепи управления) | |
| Сечение AWG | 16 ... 10 (Контакты цепи питания) |
| 26 ... 14 (Контакты цепи управления) | |
| Длина зачищенной части одной жилы | 9 мм (9, 6 мм (4, 0-6, 0 мм²)) |
| 8 мм (6 мм (2, 5 мм²)) | |
| Диаметр контакта | 4 мм |
| Диаметр проводника вкл. изоляцию | 5 мм (для силовых контактов) |
| Циклы установки | ≥ 500 |
| Минимальная высота корпуса | 52 мм |
5. Общие сведения
| Указание | Для корпусов HEAVYCON типа HC-B6–B48, требуется стопорная рама с шарниром HC-M-MHR..., обжимные контакты, силовые контактыCK 4, 0-ED..., управляющие контактыCK 1, 6-ED... (обжимные контакты не входят в комплект поставки) |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Серия | HC-M-03/04 |
| Цвет | светло-серый |
| Количество модулей | 1 |
| Способ подключения | Обжим (Контакты цепи питания) |
| Обжим (Контакты цепи управления) | |
| Тип контакта | с разворотом |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| На модуле не могут одновременно использоваться защитные крышки HC-B...-TMB-SD-IP65 и HC-B...-TMS-SD-IP65. Не применяется для оптоволоконных контактов CK1, 6-ED-...POF. |
6. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PC |
7. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 10.0.1 | 27440217 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440217 |
10. ETIM
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
11. UNSPSC
| UNSPSC 13.2 | 39121421 |
| UNSPSC 18.0 | 39121421 |
| UNSPSC 19.0 | 39121421 |
| UNSPSC 20.0 | 39121421 |
| UNSPSC 21.0 | 39121421 |
Характеристики
Бренд
PHOENIX CONTACT
