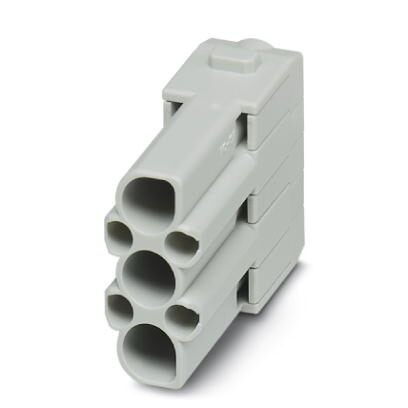

Модуль для установки контактов HC-M-03/04-CT-M

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF151546
Модуль для установки контактов HC-M-03/04-CT-M
Бренд:Phoenix Contact
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:418.69
Категории: Клеммы и разъемы
Описание
Характеристики

Модуль для установки контактов, полюсов3+4, контакты цепи питания3, контакты цепи управления4, Штифт, Обжим, 500 В, 40 A, 1,5 мм²  ...  6 мм², применениеПитание/сигнал


Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Высота44, 3 мм
Ширина34, 2 мм
Длина14, 6 мм
2. Электрические характеристики
Расчетное напряжение (III/3)500 В (Контакты цепи питания)
500 В (Контакты цепи управления)
Расчетное напряжение (III/2)830 В
Расчетный ток40 A (Контакты цепи питания)
10 A (Контакты цепи управления)
Расчетное импульсное напряжение8 кВ (Контакты цепи питания)
8 кВ (Контакты цепи управления)
Вид при установке3+4
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 125 °C
4. Механические характеристики
Сечение проводников1, 5 мм² ... 6 мм² (Контакты цепи питания)
0, 14 мм² ... 2, 5 мм² (Контакты цепи управления)
Сечение AWG16 ... 10 (Контакты цепи питания)
26 ... 14 (Контакты цепи управления)
Длина зачищенной части одной жилы9 мм (9, 6 мм (4-6 мм²))
8 мм (6 мм (2, 5 мм²))
Диаметр контакта4 мм
Диаметр проводника вкл. изоляцию5 мм (для силовых контактов)
Циклы установки≥ 500
Минимальная высота корпуса52 мм
5. Общие сведения
УказаниеДля корпусов HEAVYCON типа HC-B6–B48, требуется стопорная рама с шарниром HC-M-MHR..., обжимные контакты, силовые контактыCK 4, 0-ED..., управляющие контактыCK 1, 6-ED... (обжимные контакты не входят в комплект поставки)
Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания.
СерияHC-M-03/04
Цветсветло-серый
Количество модулей1
Способ подключенияОбжим (Контакты цепи питания)
Обжим (Контакты цепи управления)
Тип контактас разворотом
Класс воспламеняемости согласно UL 94V0
Степень загрязнения3
Категория перенапряженияIII
Указания по монтажуИспользование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше
На модуле не могут одновременно использоваться защитные крышки HC-B...-TMB-SD-IP65 и HC-B...-TMS-SD-IP65. Не применяется для оптоволоконных контактов CK1, 6-ED-...POF.
6. Данные о материале
Материал, контактМедный сплав
Материал, контактная поверхностьAg
Материал, держатель контактаPC
7. Стандарты и предписания
Класс воспламеняемости согласно UL 94V0
8. Соответствие экологическим нормам
China RoHSПериод времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
9. eCl@ss
ECl@ss 10.0.127440217
ECl@ss 5.127261200
ECl@ss 6.027261200
ECl@ss 7.027440205
ECl@ss 8.027440205
ECl@ss 9.027440217
10. ETIM
ETIM 5.0EC000438
ETIM 6.0EC000438
ETIM 7.0EC000438
11. UNSPSC
UNSPSC 13.239121421
UNSPSC 18.039121421
UNSPSC 19.039121421
UNSPSC 20.039121421
UNSPSC 21.039121421
