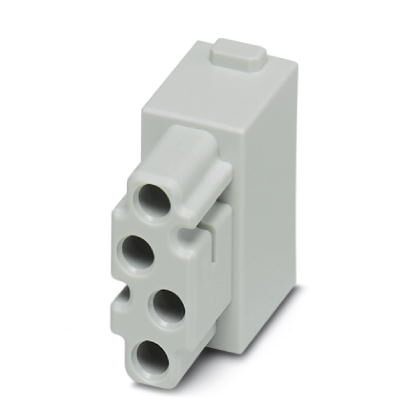

Модуль для установки контактов, полюсов4xKOAX, контакты цепи питания0, контакты цепи управления4, Розетка, Вывод под пайку и обжимной контакт, 50 В, 2 A, 0,14 мм² ... 2,5 мм², применениеСигнал
Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 32, 6 мм |
| Ширина | 34, 2 мм |
| Длина | 14, 6 мм |
2. Электрические характеристики
| Расчетное напряжение (III/3) | 50 В |
| Расчетный ток | 1, 5 A |
| Расчетное импульсное напряжение | 0, 8 кВ |
| Проходное сопротивление, внешний провод | ≤ 3 мΩ |
| Проходное сопротивление, внутренний провод | ≤ 10 мΩ |
| Сопротивление изоляции | ≥ 10 ГΩ |
| Вид при установке | 4xKOAX |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
4. Механические характеристики
| Сечение проводников | 0, 14 мм² ... 2, 5 мм² |
| Сечение AWG | 26 ... 14 |
| Длина зачищенной части одной жилы | 2, 5 мм ±0, 5 мм |
| Диаметр контакта | 4, 8 мм |
| Циклы установки | ≥ 500 |
5. Общие сведения
| Указание | Для корпусов HEAVYCON конструкции B6 до B48 требуется несущая рамка модуля HC-M-B…MF-..., обжимные контакты HC-M-04-KOAX... (обжимные контакты не входят в объем поставки) |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Серия | HC-M-04-KOAX |
| Цвет | светло-серый |
| Количество модулей | 1 |
| Способ подключения | Вывод под пайку и обжимной контакт |
| Тип контакта | с разворотом |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Для контактов HC-M-04-ST-KOAX... |
6. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | AU |
| Материал, держатель контакта | PC |
7. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 10.0.1 | 27440217 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440217 |
10. ETIM
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
11. UNSPSC
| UNSPSC 13.2 | 39121421 |
| UNSPSC 18.0 | 39121421 |
| UNSPSC 19.0 | 39121421 |
| UNSPSC 20.0 | 39121421 |
| UNSPSC 21.0 | 39121421 |
Характеристики
Бренд
Phoenix Contact
