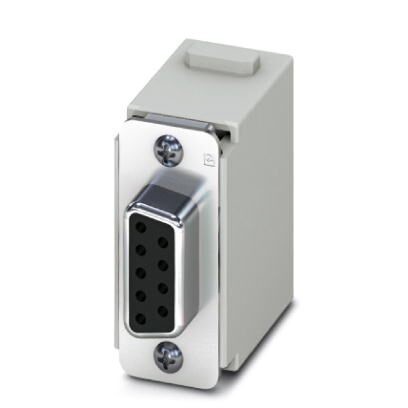

Модуль для установки контактов, полюсов9, исполнениеD-SUB 9, Розетка, Обжим, 50 В, 1 A, 0,08 мм² ... 0,5 мм², применениеДанные, без обжимаемых контактов
Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 35, 2 мм |
| Ширина | 34, 2 мм |
| Длина | 14, 6 мм |
2. Электрические характеристики
| Расчетное напряжение (III/3) | 50 В |
| Расчетный ток | 1 A |
| Расчетное импульсное напряжение | 0, 8 кВ |
| Вид при установке | 9 |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
4. Механические характеристики
| Сечение проводников | 0, 08 мм² ... 0, 5 мм² |
| Сечение AWG | 28 ... 20 |
| Длина зачищенной части одной жилы | 4, 2 мм |
| Диаметр контакта | 1 мм |
| Циклы установки | ≥ 500 |
| Минимальная высота корпуса | 52 мм |
5. Общие сведения
| Указание | Для корпусов HEAVYCON конструкции от B6 до B48 необходимы рамки snap-in HC-M-B... и обжимные контакты CUC-DSC-J1BAU-S/DSC.. согласно DIN 41652. Обжимные контакты не входят в объем поставки. |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Исполнение | D-SUB 9 |
| Серия | HC-M-DSUB-C |
| Цвет | светло-серый |
| Количество модулей | 1 |
| Способ подключения | Обжим |
| Тип контакта | с разворотом |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Для механического кодирования применяются штифтовые HC-CST-MOD (1636127) и гнездовые HC-CBU-MOD (1636130) ключи. |
6. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PC |
| Материал фазового проводника | Цинковый сплав |
7. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 10.0.1 | 27440218 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440218 |
10. ETIM
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
11. UNSPSC
| UNSPSC 13.2 | 39121421 |
| UNSPSC 18.0 | 39121421 |
| UNSPSC 19.0 | 39121421 |
| UNSPSC 20.0 | 39121421 |
| UNSPSC 21.0 | 39121421 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
4459.56
