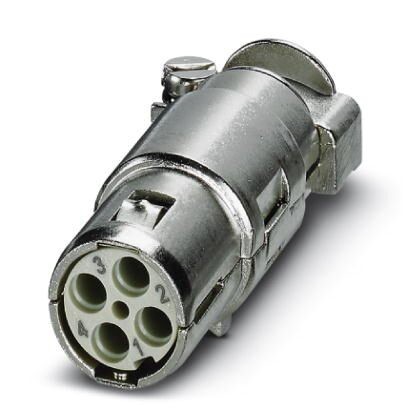

Соединитель HEAVYCON для защиты от ЭМВ, гнездовое исполнение, 4-контактный, для подсоединения экранированных проводников с наружным диаметром 3 ... 9,5 мм. Для применения в пластмассовом модуле HC-M-02-EMC-F
Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 15, 5 мм |
| Ширина | 18 мм |
| Длина | 46 мм |
2. Электрические характеристики
| Расчетное напряжение (III/3) | 50 В |
| Расчетный ток | 10 A |
| Расчетное импульсное напряжение | 0, 8 кВ |
| Вид при установке | 4 |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
4. Механические характеристики
| Сечение проводников | 0, 14 мм² ... 2, 5 мм² |
| Сечение AWG | 26 ... 14 |
| Длина зачищенной части одной жилы | 8 мм (6 мм (при 2, 5 мм²)) |
| Наружный диаметр кабеля | 3 мм ... 9, 5 мм |
| Диаметр контакта | 1, 6 мм |
| Диаметр проводника вкл. изоляцию | 2, 4 мм |
| Циклы установки | ≥ 500 |
5. Общие сведения
| Указание | Потенциал корпуса штекерного соединителя, защищенного от электромагнитного излучения, развязан с потенциалом корпуса силового (Schweren) штекерного соединителя |
| для демонтажа обжимаемых контактов CK 1, 6...ED... (не входит в комплект поставки) | |
| Хомуты для клемм диапазона 3 мм - 6 мм и 6 мм - 9, 5 мм | |
| Серия | HC-M-EMV |
| Способ подключения | Обжим |
| Тип контакта | с разворотом |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Указания по монтажу | Высота корпуса ≥ 72 мм.Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
| Для использования в пластмассовом модуле HC-M-EMV-MOD-BU, используемые обжимные контакты CK1, 6-ED... |
6. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | серебро (или золото) |
| Материал, держатель контакта | PC |
7. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440207 |
| ECl@ss 8.0 | 27440207 |
| ECl@ss 9.0 | 27440205 |
10. ETIM
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
11. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
