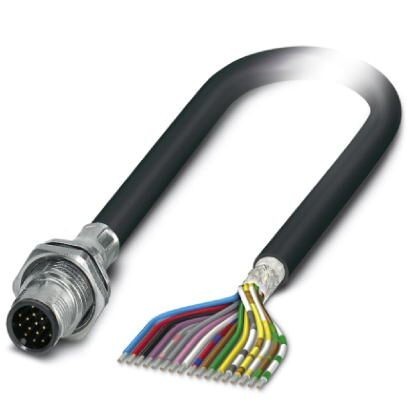

Встр. штекер, экранированный, 17-контактный, M12, с мех. ключом А, монтаж с задней стенки/винтовое крепление М16, с проводом 2 м, 17 x 0,14 мм²
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 1 м |
| Длина снятия изоляции с конца кабеля без разъема | 35 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| -40 °C ... 85 °C (без механического приведения в действие) | |
| Степень защиты | IP67 (в смонтированном состоянии) |
| IP65 (в смонтированном состоянии) |
3. Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Расчетный ток при 40 ℃ | 1, 5 A |
| Расчетное напряжение | 30 В |
| Расчетное импульсное напряжение | 0, 8 кВ |
| Полюсов | 17 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Тип сигнала/категория | Универсальный |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Отдельные проводники |
| Циклы установки | >100 |
| Момент затяжки | 3 Нм ... 4 Нм (С монтажной стороны) |
| Тип монтажа | Монтаж с внутренней стороны M16 x 1, 5 Плоская гайка с резьбой |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA 6.6 |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
5. Кабель
| Тип кабеля | ПВХ черного цвета |
| Тип кабеля (краткое обозначение) | ПВХ |
| Сечение провода | 0, 14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 7x 0, 16 мм |
| Диаметр проводника вкл. изоляцию | 1, 1 мм ±0, 05 мм |
| Толщина стенки, изоляция | 0, 21 мм |
| Цвета жил | белый-коричневый, зеленый-желтый, серый-розовый, синий-красный, черный-фиолетовый, серый/розовый-красный/синий, белый/зеленый-коричневый/зеленый, белый/желтый-желтый/коричневый-белый/серый |
| Общая скрутка | 8 пар проводников с наполнителем для сердечника |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля | 9, 20 мм |
| Количество циклов изгибания | 2000000 |
| Радиус изгиба | 92 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Внешняя оболочка, материал | ПВХ |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | гибкий провод из оцинкованной меди |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Сопротивление кабеля | 142 Ом/км |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 2000 В AC |
| Негорючесть | DIN VDE 0472 T.804, вид испытаний B |
| Маслостойкость | DIN VDE 0472 T.803, вид испытаний B |
| Стойкость, прочие данные | Устойчивость к гидролизу и микробам согласно VDE 0282, часть 10 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (кабель, жестко прокладываемый) |
| -25 °C ... 85 °C (кабель, для подвижного монтажа) |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Негорючесть | DIN VDE 0472 T.804, вид испытаний B |
| Маслостойкость | DIN VDE 0472 T.803, вид испытаний B |
| Стойкость, прочие данные | Устойчивость к гидролизу и микробам согласно VDE 0282, часть 10 |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440103 |
| ECl@ss 8.0 | 27440103 |
| ECl@ss 9.0 | 27440102 |
9. ETIM
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
