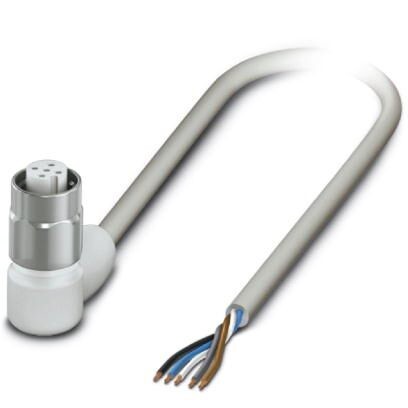

Кабель для датчика / исполнительного элемента, 5-полюсн., PP-EPDM без галогенов, серый RAL 7035, свободный конец, к Гнездо угловой M12, механические ключиA, с 3 светодиода, длина кабеля5 м, Гигиеничный дизайн, с накатанной гайкой из легированной стали
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 5 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
3. Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 24 В AC |
| 24 В DC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Соответствие материалов FDA 21 CFR 177.2600 | |
| Индикатор состояния | 3 светодиодных |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 4 Нм (Разъем М12) |
4. Материал
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PP |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | FKM |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Соответствие материалов FDA 21 CFR 177.2600 |
6. Кабель
| Тип кабеля | Полипропилен, без галогенов, серый |
| Тип кабеля (краткое обозначение) | 600 |
| Условное обозначение кабеля | Li9Y9Y |
| Сечение провода | 5x 0, 34 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0, 10 мм |
| Диаметр проводника вкл. изоляцию | 1, 27 мм ±0, 02 мм (Сигнальный провод) |
| Толщина стенки, изоляция | ≥ 0, 21 мм (Изоляция проводника) |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Общая скрутка | 5 жил в скрутке |
| Шаг общей скрутки | 55 мм |
| Внешняя оболочка, цвет | серый RAL 7035 |
| Толщина стенок внешней оболочки | около 0, 7 мм |
| Наружный диаметр кабеля D | 5 мм ±0, 15 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 4000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Нагрузка на скручивание | ± 270 °/м (4000000 циклов кручения, макс. 25 циклов кручения/мин) |
| Масса кабеля | 34 кг/км |
| Внешняя оболочка, материал | PP-EPDM |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление кабеля | 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Испытательное напряжение, проводник | ≥ 3000 В AC |
| Прочие характеристики | соответствует FDA согласно FDA 21 CFR 177.2600 |
| повышенная гибкость | |
| для тяговых цепей | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Стойкость, прочие данные | Устойчив к охлаждению и обморожению согласно DIN EN 60811-1-4 (-40 °C) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -25 °C ... 105 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060311 |
9. ETIM
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
Характеристики
Последняя стоимость
5830.05
Бренд
PHOENIX CONTACT
