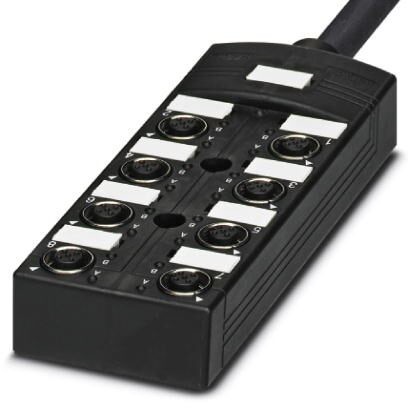

Коробка датчика и исполнительного элемента SACB-8/16-L- 5,0 80MC SCO

Описание

Характеристики

Коробка датчика и исполнительного элемента, применениедля использования на роботах и тяговых цепях, тип подключенияГнездовой разъем M12-SPEEDCON металл, количество гнезд8, полюсов5, механические ключиA - стандарт, гнездо для платыДвойной, индикатор состоянияесть, p-n-pгодключение магистрального кабеляЖесткое подключение 180°, ПУР повышенной гибкости, без галогенов, повышенная гибкость, длина кабеля5 м, экранировканет

Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Данные по подключению магистрального кабеля
4. Тип изоляционного материала
5. Назначение выводов
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Общие сведения
Расчетное напряжение 24 В DC
Рабочее напряжение, максимальное Umax 30 В DC
Нагрузка по току на каждый входной/выходной сигнал 2 A
Нагрузочная способность на 1 гнездо 4 A
Общий расчетный ток 12 A
Полюсов 5
Количество гнезд 8
Класс воспламеняемости согласно UL 94 V0
Тип подключения, датчик / исполнительный элемент Гнездовой разъем M12-SPEEDCON
Указание ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима.
Перед вводом в эксплуатацию закрыть свободные гнезда. Подходящие заглушки можно найти в разделе «Принадлежности».
2. Окружающие условия
Степень защиты IP65
IP67
IP69K
Температура окружающей среды (при эксплуатации) -30 °C ... 90 °C
-40 °C ... 90 °C (кабель, жестко прокладываемый)
-5 °C ... 80 °C (кабель, для подвижного монтажа)
3. Данные по подключению магистрального кабеля
Тип подключения Жесткое подключение
Длина кабеля 5 м
Момент затяжки, гнездо, кабель для датчика или исполнительного устройства 0, 4 Нм
Момент затяжки монтажного винта крепления корпуса 0, 5 Нм
4. Тип изоляционного материала
Материал корпуса PBT
Материал, заливочная масса PUR
Материал, контакт Сплав меди
Материал, контактная поверхность позолоченный
Материал, держатель контакта PA
Материал, резьбовая втулка Сплав цинка, изготовление методом литья под давлением
Материал, поверхность резьбовой втулки Покрытый никелем
Материал, уплотнительное кольцо NBR
5. Назначение выводов
Гнездо/полюс = цвет жилы или подключение 1 / 4 (A) = WH
1 / 2 (B) = GY/PK
2 / 4 (A) = GN
2 / 2 (B) = RD/BU
3 / 4 (A) = YE
3 / 2 (B) = WH/GN
4 / 4 (A) = GY
4 / 2 (B) = BN/GN
5 / 4 (A) = PK
5 / 2 (B) = WH/YE
6 / 4 (A) = RD
6 / 2 (B) = YE/BN
7 / 4 (A) = BK
7 / 2 (B) = WH/GY
8 / 4 (A) = VT
8 / 2 (B) = GY/BN
1-8 / 1 (+ 24 V) = BN
1-8 / 3 (0 V) = BU
1-8 / 5 (PE) = GN/YE
6. Стандарты и предписания
Стандарты/нормативные документы Разъем M12 МЭК 61076-2-101
Класс воспламеняемости согласно UL 94 V0
7. Кабель
Тип кабеля полиуретан повышенной гибкости, не содержащий галогена
Тип кабеля (краткое обозначение) 80MC
Условное обозначение кабеля LS9Y11Y-J-EFK
Сечение провода 16x 0, 5 мм² (Сигнальный провод)
3x 1 мм² (Кабель подачи питания)
AWG, сигнальная линия 20
AWG, напряжение питания 17
Конструкция кабеля, сигнальная линия 28x 0, 15 мм
Конструкция кабеля, напряжение питания 56x 0, 15 мм
Цвета жил коричневый, синий, желто-зеленый, белый, зеленый, желтый, серый, розовый, красный, черный, фиолетовый, серо-розовый, красно-синий, бело-зеленый, коричнево-зеленый, бело-желтый, желто-коричневый, бело-серый, серо-коричневый
Общая скрутка Проводники попарно скручены
Внешняя оболочка, цвет черный RAL 9005
Наружный диаметр кабеля D 10, 75 мм
Минимальный радиус изгиба, при жесткой прокладке 90 мм
Минимальный радиус изгиба, при подвижной прокладке 120 мм
Количество циклов изгибания 5000000
Радиус изгиба 120 мм
Путь перемещения 5 м
Скорость поперечного перемещения 3 м/c
Ускорение 5 м/c²
Нагрузка на скручивание ± 120 °/м (≥ 3 млн. циклов кручения)
Внешняя оболочка, материал PUR
Материал, изоляция проводника PP
Материал проводника медный гибкий провод
Сопротивление изоляции ≥ 10 МΩ*км (при 20 °C)
Сопротивление кабеля 39 Ом/км (Сигнальный провод)
19, 5 Ω/м (Кабель подачи питания)
Номинальное напряжение, проводник 300 В
Испытательное напряжение, проводник 2000 В
Прочие характеристики не содержит силикона
материалы, не ухудшающие свойств при попадании на них лаков и красок
Негорючесть DIN EN 50265-2-1
Без галогенов кабель из не содержащего галогенов материала
Маслостойкость согласно DIN EN 60811-2-1
Стойкость, прочие данные ограниченная стойкость к воздействию сварочных брызг
Температура окружающей среды (при эксплуатации) -30 °C ... 70 °C (кабель, жестко прокладываемый)
5 °C ... 70 °C (кабель, для подвижного монтажа)
8. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.0 27140800
ECl@ss 4.1 27140800
ECl@ss 5.0 27143400
ECl@ss 5.1 27250300
ECl@ss 6.0 27279200
ECl@ss 7.0 27279219
ECl@ss 8.0 27279219
ECl@ss 9.0 27440108
10. ETIM
ETIM 3.0 EC001856
ETIM 4.0 EC002585
ETIM 5.0 EC002585
ETIM 6.0 EC002585
ETIM 7.0 EC002585
11. UNSPSC
UNSPSC 6.01 31261501
UNSPSC 7.0901 31261501
UNSPSC 11 31261501
UNSPSC 12.01 31261501
UNSPSC 13.2 31251501
UNSPSC 19.0 31251501
UNSPSC 20.0 31251501
UNSPSC 21.0 31251501

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

11841.04
