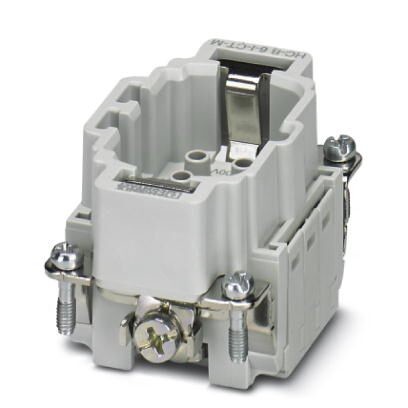

Штыревая вставка HEAVYCON, серия B6, 6-полюсная, для обжимных контактов
Характеристики
Оглавление 1. Общие сведения
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE и HEAVYCON типа B6, обжимные контакты CK 2, 5-ED (обжимные контакты не входят в комплект поставки). |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Способ подключения | Обжим |
| Количество точек подключения на полюс | 1 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 6+PE |
| Циклы установки | ≥ 500 |
| Размер | B6 |
| Нумерация контактов | 1 - 6 |
| Сечение проводников | 0, 5 мм² ... 4 мм² |
| Сечение AWG | 20 ... 12 |
| Длина зачищенной части одной жилы | 7, 5 мм |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Для корпусов типа B6. Разъемные соединения обслуживаются только после отключения нагрузки и электропитания. Демонтаж обжимных контактов с помощью отвертки. Отверстие для отвертки находится рядом с отверстием для ввода провода. |
2. Условия окружающей среды
| Класс защиты (IP) | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
3. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | серебро (или золото) |
| Материал, держатель контакта | PA |
| Стандарты/нормативные документы | PAПротивопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) |
| PAПротивопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
4. Электрические характеристики
| Расчетное напряжение (III/3) | 500 В |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 16 A |
5. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 |
| DIN EN 60664 | |
| МЭК 60352 | |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
7. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440205 |
8. ETIM
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
9. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
