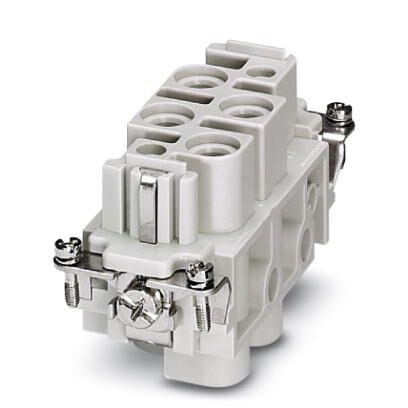

Вставка для розетки HEAVYCON, серия K4/0, 4-полюсная, винтовые зажимы, без приспособлений для защиты проводников
Характеристики
Оглавление 1. Общие сведения
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE типа B16 и корпусов HEAVYCON типа B16 и B32 |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Способ подключения | Винтовые зажимы (Контакты цепи питания) |
| Момент затяжки | 3 Нм (4, 0 мм² ... 16 мм²) |
| 2 Нм (2, 5 мм²) | |
| 1, 2 Нм (1, 5 мм²) | |
| Рабочий конец отвертки | 0, 8 x 4, 5 мм (Контакты цепи питания) |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 4+PE |
| Количество, силовые контакты | 4 |
| Количество, контакты цепи управления | |
| Циклы установки | ≥ 500 |
| Размер | B16 |
| Нумерация контактов | 1 - 4 |
| Сечение проводников | 1, 5 мм² ... 16 мм² |
| Сечение AWG | 16 ... 6 |
| Длина зачищенной части одной жилы | 14 мм |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Применять защиту жил (винтовые разъемы без защиты провода) |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
3. Данные о материале
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность | Ag |
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, держатель контакта | PC |
4. Электрические характеристики
| Расчетное напряжение (III/3) | 830 В (Контакты цепи питания) |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) |
| Расчетный ток | 80 A (Контакты цепи питания) |
5. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440205 |
8. ETIM
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
9. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
9214.47
