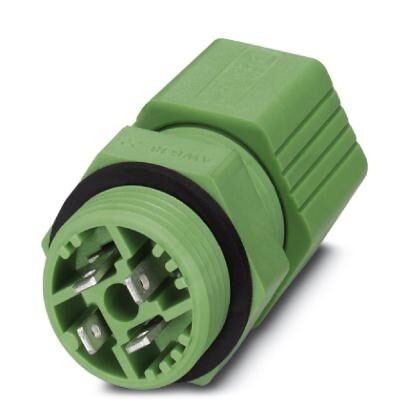

Проходная деталь QUICKON, для наружного монтажа, с выводами под пайку или плоскими контактами 2,8 x 0,8 мм. 4-полюсн.
Характеристики
Оглавление 1. Общие сведения
2. Кабель
3. Окружающие условия
4. Электрические характеристики
5. Механические характеристики
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Кабель
3. Окружающие условия
4. Электрические характеристики
5. Механические характеристики
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Общие сведения
| Указания по монтажу | При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания |
| Цвет | зеленый |
| Тип фиксатора | Винтовой зажим |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Подключение пайкой или с помощью плоского штекера |
| Полюсов | 4 |
| Раствор ключа - накидная гайка | 22 мм |
| Момент затяжки накидной гайки | 2, 5 Нм |
| Раствор ключа - держатель контактов | 22 мм |
| Момент затяжки держателя контактов | 3, 75 Нм |
| Момент затяжки контргайки | 3, 75 Нм |
| Количество точек подключения | 4 |
| Сечение гибкого проводника мин. | 0, 34 мм² |
| Сечение гибкого проводника макс. | 0, 75 мм² |
| Сечение жесткого проводника мин. | 0, 34 мм² |
| Сечение жесткого проводника макс. | 0, 75 мм² |
| Сечение провода AWG мин. | 22 |
| Сечение провода AWG макс. | 18 |
2. Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Класс 2-6 // 0, 34 мм²0, 1 мм0, 5 - 0, 75 мм²0, 15 мм |
| Изоляционный материал жилы | PVC / PE |
| Диаметр проводника вкл. изоляцию | 2, 5 мм |
| Обозначение полюсов | 1, 2, 3, 4 |
3. Окружающие условия
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (Также следует учитывать данные производителя кабелей.) |
| -25 °C ... 50 °C (При подключении кабеля. Необходимо также принимать во внимание технические характеристики, указываемые изготовителем) | |
| Температура при подключении кабеля | -5 °C ... 50 °C |
4. Электрические характеристики
| Номинальный ток IN | 9 A |
| Расчетное напряжение (III/3) | 160 В |
| Замечание по расчетному напряжению (III/3) | с изолирующей втулкой |
| Расчетное напряжение (III/2) | 160 В |
| Замечание по расчетному напряжению (III/2) | с изолирующей втулкой |
| Расчетное напряжение (II/2) | 320 В |
| Замечание по расчетному напряжению (II/2) | с изолирующей втулкой |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
5. Механические характеристики
| Частота подключения QUICKON | 10 (При последующем подключении кабеля может потребоваться замена уплотнения и втулки.) |
| PC QUICKON, тип резьбы | Pg11 |
| Категория по ударному воздействию | 3 |
6. Данные о материале
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность | никелированный и оцинкованный |
| Материал, держатель контакта | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
7. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27143400 |
| ECl@ss 7.0 | 27440602 |
| ECl@ss 8.0 | 27440602 |
| ECl@ss 9.0 | 27440602 |
10. ETIM
| ETIM 2.0 | EC001297 |
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC000516 |
| ETIM 5.0 | EC002566 |
| ETIM 6.0 | EC002566 |
| ETIM 7.0 | EC002566 |
11. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
