Описание
Характеристики

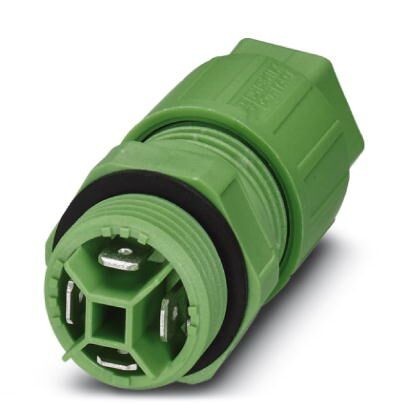

Проходная деталь, для монтажа на внешней перегородке, подключение пайкой или с помощью плоского штекера, 4,8 x 0,8 мм
Характеристики
Оглавление 1. Общие сведения
2. Кабель
3. Окружающие условия
4. Электрические характеристики
5. Механические характеристики
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Кабель
3. Окружающие условия
4. Электрические характеристики
5. Механические характеристики
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Общие сведения
| Указания по монтажу | При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания |
| Цвет | зеленый |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Выводы под пайку или плоские контакты, 4, 8 мм x 0, 8 мм |
| Полюсов | 4 |
| Раствор ключа - накидная гайка | 19 мм |
| Момент затяжки накидной гайки | 3 Нм |
| Раствор ключа - держатель контактов | 24 мм |
| Момент затяжки держателя контактов | 4, 5 Нм |
| Момент затяжки контргайки | 4, 5 Нм |
| Количество точек подключения | 4 |
| Сечение гибкого проводника мин. | 0, 75 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Сечение жесткого проводника мин. | 0, 75 мм² |
| Сечение жесткого проводника макс. | 1 мм² |
| Сечение провода AWG мин. | 18 |
| Сечение провода AWG макс. | 16 |
2. Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0, 15 мм |
| Изоляционный материал жилы | PVC / PE |
| Диаметр проводника вкл. изоляцию | 1, 8 мм ... 3 мм |
| Наружный диаметр кабеля | 6 мм ... 12 мм |
| Обозначение полюсов | 1, 2, 3, 4 |
3. Окружающие условия
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
| -25 °C ... 50 °C | |
| Температура при подключении кабеля | -5 °C ... 50 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
4. Электрические характеристики
| Номинальный ток IN | 15 A |
| Расчетный ток | 15 A |
| Расчетное напряжение (III/3) | 500 В |
| Замечание по расчетному напряжению (III/3) | С изолирующей втулкой PT/FS 4, 8. Без изолирующей втулки 250 В AC. |
| Расчетное напряжение (III/2) | 800 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
5. Механические характеристики
| Частота подключения QUICKON | макс. 10 |
| PC QUICKON, тип резьбы | M20 |
6. Данные о материале
| Материал, контакт | CuZn |
| Материал, контактная поверхность | оцинкованный |
| Материал, держатель контакта | PA |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
7. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27143400 |
| ECl@ss 7.0 | 27440602 |
| ECl@ss 8.0 | 27440602 |
| ECl@ss 9.0 | 27440602 |
10. ETIM
| ETIM 2.0 | EC001297 |
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC000516 |
| ETIM 5.0 | EC002566 |
| ETIM 6.0 | EC002566 |
| ETIM 7.0 | EC002566 |
11. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
