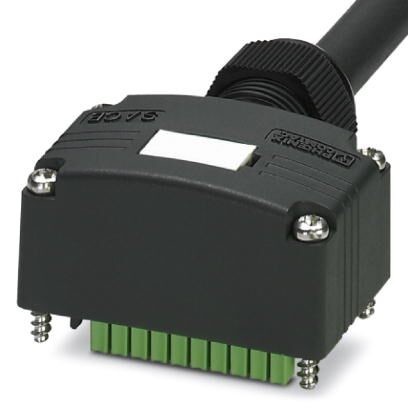

Разъем с кабелем SACB-C-H180-8/16-50,0PUR SCO P

Описание

Характеристики

Разъем с кабелем, применениеКонцентратор сигналов датчиков и исполнительных элементов, тип подключенияГнездовой разъем M12-SPEEDCON Пластик, количество гнезд8, гнездо для платыДвойной, индикатор состоянияНетгодключение магистрального кабелявставные винтовые клеммы 180°, PUR/PVC, длина кабеля50 м, экранировканет

Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Данные по подключению магистрального кабеля
4. Тип изоляционного материала
5. Назначение выводов
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
1. Общие сведения
Расчетное напряжение 120 В AC
120 В DC
Нагрузка по току на каждый входной/выходной сигнал 2 A
Нагрузочная способность на 1 гнездо 4 A
Общий расчетный ток 10 A
Количество гнезд 8
Тип подключения, датчик / исполнительный элемент Гнездовой разъем M12-SPEEDCON
Указание ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима.
2. Окружающие условия
Степень защиты IP65
IP67
Температура окружающей среды (при эксплуатации) -25 °C ... 80 °C
-40 °C ... 90 °C (При жестком монтаже)
-5 °C ... 80 °C (При подвижном монтаже)
3. Данные по подключению магистрального кабеля
Тип подключения вставные винтовые клеммы
Длина кабеля 50 м
Момент затяжки винтов крышки 1 Нм
Момент затяжки накидной гайки 2, 5 Нм
4. Тип изоляционного материала
Материал корпуса PBT
Материал, контакт, сторона магистрального кабеля Сплав меди
Материал, контактная поверхность, сторона магистрального кабеля Sn
Материал держателя контакта, сторона магистрального кабеля полиамид
Материал уплотнения NBR
5. Назначение выводов
Гнездо/полюс = цвет жилы или подключение 1 / 4 (A) = WH
1 / 2 (B) = GY/PK
2 / 4 (A) = GN
2 / 2 (B) = RD/BU
3 / 4 (A) = YE
3 / 2 (B) = WH/GN
4 / 4 (A) = GY
4 / 2 (B) = BN/GN
5 / 4 (A) = PK
5 / 2 (B) = WH/YE
6 / 4 (A) = RD
6 / 2 (B) = YE/BN
7 / 4 (A) = BK
7 / 2 (B) = WH/GY
8 / 4 (A) = VT
8 / 2 (B) = GY/BN
1-8 / 1 (+ 120 V) = BN
1-8 / 3 (0 V) = BU
1-8 / 5 (PE) = GN/YE
6. Кабель
Тип кабеля PUR / ПВХ черного цвета
Тип кабеля (краткое обозначение) PUR
Условное обозначение кабеля LiYY11Y-HF
UL AWM Style 20549 (80 °C / 300 В)
Сечение провода 16x 0, 5 мм² (Сигнальный провод)
3x 1 мм² (Кабель подачи питания)
AWG, сигнальная линия 20
AWG, напряжение питания 17
Конструкция кабеля, сигнальная линия 28x 0, 15 мм
Конструкция кабеля, напряжение питания 56x 0, 15 мм
Диаметр проводника вкл. изоляцию 1, 5 мм ±0, 1 мм (Сигнальный провод)
2, 1 мм ±0, 1 мм (Кабель подачи питания)
Цвета жил коричневый, синий, желто-зеленый, белый, зеленый, желтый, серый, розовый, красный, черный, фиолетовый, серо-розовый, красно-синий, бело-зеленый, коричнево-зеленый, бело-желтый, желто-коричневый, бело-серый, серо-коричневый
Общая скрутка Скрученные жилы
Внешняя оболочка, цвет черный RAL 9005
Толщина стенок внутренней оболочки ≥ 0, 15 мм
Толщина стенок внешней оболочки ≥ 0, 76 мм
Наружный диаметр кабеля D 10, 5 мм ±0, 2 мм
Минимальный радиус изгиба, жесткая прокладка 7, 5 x D
Минимальный радиус изгиба, гибкая прокладка 10 x D
Количество циклов изгибания 1500000
Минимальный радиус изгиба, использование в буксирных цепях 10 x D
Путь перемещения 2 м
Скорость поперечного перемещения 2 м/c
Масса кабеля 183, 7 кг/км
Внешняя оболочка, материал PUR
Материал внутренней оболочки ПВХ
Материал, изоляция проводника ПВХ
Материал проводника медный гибкий провод
Номинальное напряжение, проводник 300 В
Испытательное напряжение, проводник 2000 В
Прочие характеристики не содержит силикона
Негорючесть согласно DIN EN 50265
Маслостойкость согласно VDE 0472, часть 803
Стойкость, прочие данные хорошая стойкость к кислотам, щелочам и растворителям
Температура окружающей среды (при эксплуатации) -40 °C ... 90 °C (кабель, жестко прокладываемый)
-5 °C ... 80 °C (кабель, для подвижного монтажа)
7. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
8. eCl@ss
ECl@ss 9.0 27440108
9. ETIM
ETIM 6.0 EC002585
ETIM 7.0 EC002585

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

10806.48
