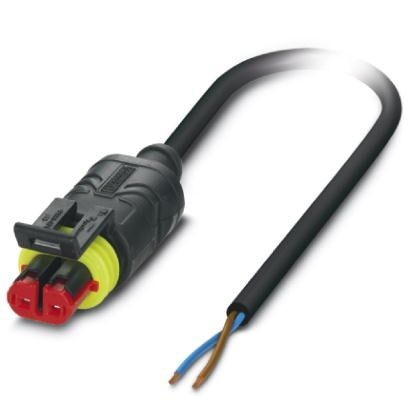

Кабель для датчика / исполнительного элемента, 2-полюсн., PUR без галогенов, темно-серый RAL 7021, свободный конец, к Гнездо прямое Superseal Зажимное соединение, длина кабеля10 м
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 10 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 85 °C (Superseal) |
| Степень защиты | IP67 |
3. Общие сведения
| Расчетный ток при 40 ℃ | 8 A |
| Расчетное напряжение | 24 В AC |
| 24 В DC | |
| Полюсов | 2 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
4. Материал
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, контакт | PhCuSn |
| Материал, контактная поверхность | покрытый никелем |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | PA |
| Материал накатанной гайки | отсутствует |
| Материал уплотнения | Силикон |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
6. Кабель
| Тип кабеля | PUR без галогена черного цвета |
| Тип кабеля (краткое обозначение) | PUR |
| Условное обозначение кабеля | Li9Y11Y |
| UL AWM Style | 20549 / 10493 (80 °C / 300 В) |
| Сечение провода | 2x 0, 75 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 18 |
| Конструкция кабеля, сигнальная линия | 42x 0, 15 мм |
| Диаметр проводника вкл. изоляцию | 1, 69 мм ±0, 05 мм (Сигнальный провод) |
| Толщина стенки, изоляция | ≥ 0, 21 мм |
| Цвета жил | коричневый, синий |
| Общая скрутка | 2 жилы в скрутке |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Толщина стенок внешней оболочки | ≥ 0, 38 мм |
| Наружный диаметр кабеля D | 4, 8 мм ±0, 15 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 4000000 |
| Радиус изгиба | 48 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 33 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 1 ГΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 26 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Испытательное напряжение, проводник | ≥ 3000 В AC (Проба на искру) |
| Прочие характеристики | гибкий |
| для тяговых цепей | |
| Негорючесть | согласно UL 758/1581 (горизонтальный) |
| согласно UL 758/1581 FT2 | |
| согласно DIN EN 60332-2-2 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| согласно DIN EN 50267-2-1 | |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 100 °C |
| согласно UL 758, 168 ч при 60 °C | |
| Стойкость, прочие данные | устойчивость к гидролизу и микроорганизмам |
| условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A | |
| низкая адгезия | |
| износоустойчивый | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060311 |
9. ETIM
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
10. UNSPSC
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
