Кабель для датчика / исполнительного элемента SAC-2P-SUSMS/ 3,0-PUR/SUSFS

Описание

Характеристики

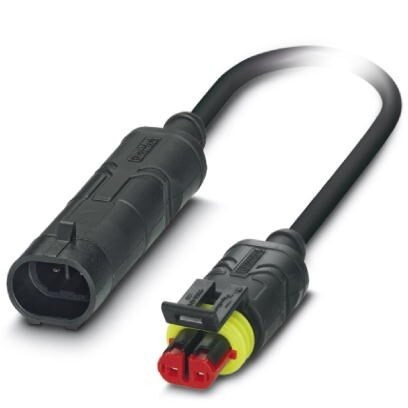

Кабель для датчика / исполнительного элемента, 2-полюсн., PUR без галогенов, темно-серый RAL 7021, Штекеры прямое Superseal Зажимное соединение, к Гнездо прямое Superseal Зажимное соединение, длина кабеля3 м

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Длина кабеля 3 м
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 85 °C (Superseal)
Степень защиты IP67
3. Общие сведения
Расчетный ток при 40 ℃ 8 A
Расчетное напряжение 24 В AC
24 В DC
Полюсов 2
Цвет области ручки черный
Сопротивление изоляции ≥ 100 MΩ
Кодирование A - стандарт
Индикатор состояния Нет
Защитная цепь / модуль без схемы подключения
4. Материал
Класс воспламеняемости согласно UL 94 HB
Материал, контакт CuZn (штырь) / PhCuSn (гнездо)
Материал, контактная поверхность покрытый никелем
Материал, держатель контакта PA 6.6
Материал корпуса ручки PA
Материал накатанной гайки отсутствует
Материал уплотнения Силикон
5. Стандарты и предписания
Класс воспламеняемости согласно UL 94 HB
6. Кабель
Тип кабеля PUR без галогена черного цвета
Тип кабеля (краткое обозначение) PUR
Условное обозначение кабеля Li9Y11Y
UL AWM Style 20549 / 10493 (80 °C / 300 В)
Сечение провода 2x 0, 75 мм² (Сигнальный провод)
AWG, сигнальная линия 18
Конструкция кабеля, сигнальная линия 42x 0, 15 мм
Диаметр проводника вкл. изоляцию 1, 69 мм ±0, 05 мм (Сигнальный провод)
Толщина стенки, изоляция ≥ 0, 21 мм
Цвета жил коричневый, синий
Общая скрутка 2 жилы в скрутке
Внешняя оболочка, цвет темно-серый RAL 7021
Толщина стенок внешней оболочки ≥ 0, 38 мм
Наружный диаметр кабеля D 4, 8 мм ±0, 15 мм
Минимальный радиус изгиба, жесткая прокладка 5 x D
Минимальный радиус изгиба, гибкая прокладка 10 x D
Количество циклов изгибания 4000000
Радиус изгиба 48 мм
Путь перемещения 10 м
Скорость поперечного перемещения 3 м/c
Ускорение 10 м/c²
Масса кабеля 33 кг/км
Внешняя оболочка, материал PUR
Материал, изоляция проводника PP
Материал проводника медный гибкий провод
Сопротивление изоляции ≥ 1 ГΩ*км (при 20 °C)
Сопротивление кабеля ≤ 26 Ом/км (при 20 °C)
Номинальное напряжение, проводник ≤ 300 В AC
Испытательное напряжение, проводник ≥ 3000 В AC (Проба на искру)
Прочие характеристики гибкий
для тяговых цепей
Негорючесть согласно UL 758/1581 (горизонтальный)
согласно UL 758/1581 FT2
согласно DIN EN 60332-2-2
Без галогенов согласно DIN VDE 0472, часть 815
согласно DIN EN 50267-2-1
Маслостойкость согласно DIN EN 60811-2-1, 168 ч при 100 °C
согласно UL 758, 168 ч при 60 °C
Стойкость, прочие данные устойчивость к гидролизу и микроорганизмам
условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A
низкая адгезия
износоустойчивый
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C (кабель, жестко прокладываемый)
-25 °C ... 80 °C (кабель, для подвижного монтажа)
7. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
8. eCl@ss
ECl@ss 4.0 27060300
ECl@ss 4.1 27060300
ECl@ss 5.0 27061800
ECl@ss 5.1 27061800
ECl@ss 6.0 27279200
ECl@ss 7.0 27279218
ECl@ss 8.0 27279218
ECl@ss 9.0 27060311
9. ETIM
ETIM 4.0 EC001855
ETIM 5.0 EC001855
ETIM 6.0 EC001855
ETIM 7.0 EC001855
10. UNSPSC
UNSPSC 13.2 31251501
UNSPSC 19.0 31251501
UNSPSC 20.0 31251501
UNSPSC 21.0 31251501

Бренд

Phoenix Contact
