Кабель для датчика / исполнительного элемента SAC-3P- 0,6-PUR/M 8SIFS

Описание

Характеристики

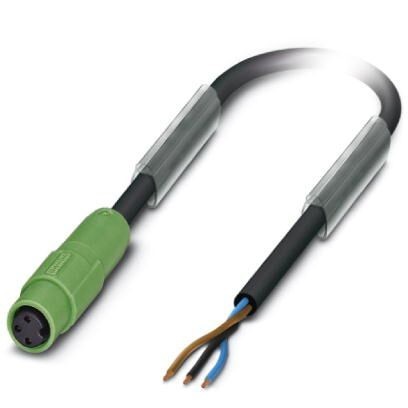

Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, темно-серый RAL 7021, свободный конец, к Гнездо прямое M8 Snap-In, длина кабеля0,6 м

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Длина кабеля 0, 6 м
Длина снятия изоляции с конца кабеля без разъема 50 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 90 °C (вилка / розетка)
Степень защиты IP65
IP67
IP68
3. Общие сведения
Расчетный ток при 40 ℃ 4 A
Расчетное напряжение 48 В AC
60 В DC
Полюсов 3
Сопротивление изоляции ≥ 100 MΩ
Кодирование A - стандарт
Стандарты/нормативные документы Разъем М8 МЭК 61076-2-104
Индикатор состояния Нет
Защитная цепь / модуль без схемы подключения
Категория перенапряжения II
Степень загрязнения 3
Циклы установки ≥ 100
4. Материал
Класс воспламеняемости согласно UL 94 HB
Материал, контакт CuSn
Материал, контактная поверхность Ni/Au
Материал, держатель контакта TPU GF
Материал корпуса ручки TPU, трудновоспламеняем., самозатухающий
Материал накатанной гайки отсутствует
Материал уплотнения NBR
5. Стандарты и предписания
Стандарты/нормативные документы Разъем М8 МЭК 61076-2-104
Класс воспламеняемости согласно UL 94 HB
6. Кабель
Тип кабеля PUR без галогена черного цвета
Тип кабеля (краткое обозначение) PUR
Условное обозначение кабеля Li9Y11Y-HF
UL AWM Style 20549 / 10493 (80 °C / 300 В)
Сечение провода 3x 0, 25 мм²
AWG, сигнальная линия 24
Конструкция кабеля, сигнальная линия 32x 0, 10 мм
Диаметр проводника вкл. изоляцию 1, 17 мм ±0, 02 мм
Толщина стенки, изоляция ≥ 0, 21 мм (Изоляция жилы)
Цвета жил коричневый, синий, черный
Общая скрутка 3 жилы в скрутке
Шаг общей скрутки 40 мм
Внешняя оболочка, цвет темно-серый RAL 7021
Толщина стенок внешней оболочки около 0, 5 мм
Наружный диаметр кабеля D 3, 6 мм ±0, 15 мм
Минимальный радиус изгиба, при жесткой прокладке 18 мм
Минимальный радиус изгиба, при подвижной прокладке 36 мм
Количество циклов изгибания 10000000
Радиус изгиба 44 мм
Путь перемещения 10 м
Скорость поперечного перемещения 3 м/c
Ускорение 10 м/c²
Масса кабеля 18 кг/км
Внешняя оболочка, материал PUR
Материал, изоляция проводника PP
Материал проводника медный гибкий провод
Сопротивление изоляции ≥ 100 ГΩ*км (при 20 °C)
Сопротивление кабеля ≤ 78 Ом/км (при 20 °C)
Номинальное напряжение, проводник ≤ 300 В
Испытательное напряжение, проводник ≥ 3000 В
Прочие характеристики для тяговых цепей
не содержит силикона
материалы, не ухудшающие свойств при попадании на них лаков и красок
Негорючесть согласно UL 758/1581 FT2
DIN EN 60332-2-2 (20 с)
Без галогенов согласно DIN VDE 0472, часть 815
Маслостойкость согласно DIN EN 60811-2-1
Стойкость, прочие данные устойчивость к гидролизу и микроорганизмам
хорошая стойкость к кислотам, щелочам и растворителям
стойкость к морской воде
условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C (кабель, жестко прокладываемый)
-25 °C ... 80 °C (кабель, для подвижного монтажа)
7. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
8. eCl@ss
ECl@ss 5.1 27061801
ECl@ss 6.0 27279200
ECl@ss 7.0 27279218
ECl@ss 8.0 27279218
ECl@ss 9.0 27060311
9. ETIM
ETIM 5.0 EC001855
ETIM 6.0 EC001855
ETIM 7.0 EC001855
10. UNSPSC
UNSPSC 13.2 31251501
UNSPSC 19.0 31251501
UNSPSC 20.0 31251501
UNSPSC 21.0 31251501

Бренд

Phoenix Contact

Длина кабеля	0, 6 м
Длина снятия изоляции с конца кабеля без разъема	50 мм

Температура окружающей среды (при эксплуатации)	-25 °C ... 90 °C (вилка / розетка)
Степень защиты	IP65
	IP67
	IP68

Расчетный ток при 40 ℃	4 A
Расчетное напряжение	48 В AC
	60 В DC
Полюсов	3
Сопротивление изоляции	≥ 100 MΩ
Кодирование	A - стандарт
Стандарты/нормативные документы	Разъем М8 МЭК 61076-2-104
Индикатор состояния	Нет
Защитная цепь / модуль	без схемы подключения
Категория перенапряжения	II
Степень загрязнения	3
Циклы установки	≥ 100

Класс воспламеняемости согласно UL 94	HB
Материал, контакт	CuSn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	TPU GF
Материал корпуса ручки	TPU, трудновоспламеняем., самозатухающий
Материал накатанной гайки	отсутствует
Материал уплотнения	NBR

Тип кабеля	PUR без галогена черного цвета
Тип кабеля (краткое обозначение)	PUR
Условное обозначение кабеля	Li9Y11Y-HF
UL AWM Style	20549 / 10493 (80 °C / 300 В)
Сечение провода	3x 0, 25 мм²
AWG, сигнальная линия	24
Конструкция кабеля, сигнальная линия	32x 0, 10 мм
Диаметр проводника вкл. изоляцию	1, 17 мм ±0, 02 мм
Толщина стенки, изоляция	≥ 0, 21 мм (Изоляция жилы)
Цвета жил	коричневый, синий, черный
Общая скрутка	3 жилы в скрутке
Шаг общей скрутки	40 мм
Внешняя оболочка, цвет	темно-серый RAL 7021
Толщина стенок внешней оболочки	около 0, 5 мм
Наружный диаметр кабеля D	3, 6 мм ±0, 15 мм
Минимальный радиус изгиба, при жесткой прокладке	18 мм
Минимальный радиус изгиба, при подвижной прокладке	36 мм
Количество циклов изгибания	10000000
Радиус изгиба	44 мм
Путь перемещения	10 м
Скорость поперечного перемещения	3 м/c
Ускорение	10 м/c²
Масса кабеля	18 кг/км
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	PP
Материал проводника	медный гибкий провод
Сопротивление изоляции	≥ 100 ГΩ*км (при 20 °C)
Сопротивление кабеля	≤ 78 Ом/км (при 20 °C)
Номинальное напряжение, проводник	≤ 300 В
Испытательное напряжение, проводник	≥ 3000 В
Прочие характеристики	для тяговых цепей
	не содержит силикона
	материалы, не ухудшающие свойств при попадании на них лаков и красок
Негорючесть	согласно UL 758/1581 FT2
	DIN EN 60332-2-2 (20 с)
Без галогенов	согласно DIN VDE 0472, часть 815
Маслостойкость	согласно DIN EN 60811-2-1
Стойкость, прочие данные	устойчивость к гидролизу и микроорганизмам
	хорошая стойкость к кислотам, щелочам и растворителям
	стойкость к морской воде
	условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-25 °C ... 80 °C (кабель, для подвижного монтажа)

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

ECl@ss 5.1	27061801
ECl@ss 6.0	27279200
ECl@ss 7.0	27279218
ECl@ss 8.0	27279218
ECl@ss 9.0	27060311

UNSPSC 13.2	31251501
UNSPSC 19.0	31251501
UNSPSC 20.0	31251501
UNSPSC 21.0	31251501
