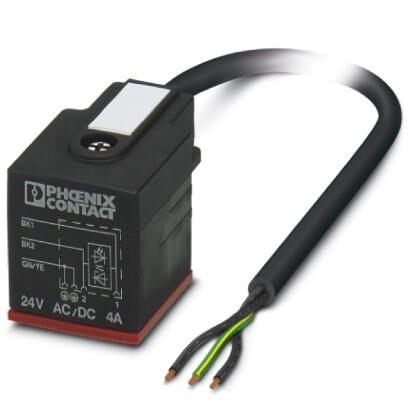

Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, черный RAL 9005, свободный конец, к Штекеры для клапана A, с 1 светодиод, подключение с помощью Диод Зенера, длина кабеля1,5 м, для применения вне помещений, с центральным винтом из инструментальной стали и дополнительным силиконовым уплотнением (красный)
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 1, 5 м |
| Центральный винт штекера для клапана | M3 x 29 |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (Вентильный штекер) |
| Степень защиты | IP65 |
| IP66K (Учитывать моменты затяжки) | |
| IP67 | |
| IP68 |
3. Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 24 В AC |
| 24 В DC | |
| Полюсов | 3 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Стандарты/нормативные документы | Разъемы для клапанов EN 175301-803 |
| Индикатор состояния | 1 светодиодный индикатор |
| Защитная цепь / модуль | Диод Зенера |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Момент затяжки | 0, 6 Нм ... 0, 8 Нм (Соединители для клапанов) |
| 0, 8 Нм для IP66K |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал контакта разъема для клапана | CuSn |
| Материал контактной поверхности штекера для клапана | Sn |
| Материал контактной вставки штекера для клапана | PA 6.6 |
| Материал корпуса штекера для клапана | TPU |
| Материал уплотнения | TPU (Литое уплотнение) |
| Силикон (Вставное уплотнение) |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъемы для клапанов EN 175301-803 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Кабель
| Тип кабеля | PUR без галогена черного цвета |
| Тип кабеля (краткое обозначение) | PUO |
| Условное обозначение кабеля | Li9Y11Y |
| Сечение провода | 3x 0, 5 мм² |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 16x 0, 20 мм |
| Диаметр проводника вкл. изоляцию | 2 мм ±0, 05 мм |
| Цвета жил | черный 1, черный 2, зеленый/желтый |
| Общая скрутка | 3 жилы в скрутке |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля D | 5, 9 мм ±0, 1 мм |
| Минимальный радиус изгиба, жесткая прокладка | 10 x D |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | 70 ГΩ*км |
| Сопротивление кабеля | ≤ 40, 1 Ом/км |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, фаза / фаза | 3000 В (Проба на искру) |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| согласно EN 50267-2-1 | |
| Маслостойкость | согласно DIN EN 50306 |
| согласно DIN EN 60811-2-1, 138 ч при 100 °C | |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| устойчивость к гидролизу и микроорганизмам | |
| высокая устойчивость к воздействию факторов окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -15 °C ... 105 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27060312 |
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060312 |
9. ETIM
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
