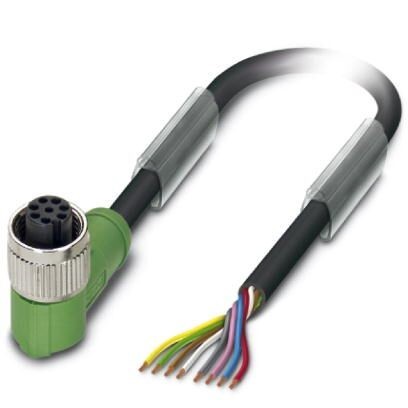

Соединительное гнездо М12, угловое, 8-контактное, с подключенным магистральным кабелем, для коробок датчиков и исполнительных элементов с гнездами M8, длина кабеля10 м
Характеристики
Оглавление 1. Окружающие условия
2. Общие сведения
3. Материал
4. Назначение выводов
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Общие сведения
3. Материал
4. Назначение выводов
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 | |
| IP68 |
2. Общие сведения
| Расчетное напряжение | 30 В AC |
| 30 В DC | |
| Полюсов | 8 |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Тип подключения | Жесткое подключение |
| Момент затяжки | 0, 4 Нм (Разъем М12) |
3. Материал
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал уплотнения | NBR |
| Материал корпуса | полиуретан |
4. Назначение выводов
| Гнездо/полюс = вывод = цвет жилы | 1 / 4 (A) = P = WH |
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 5 / 4 (A) = G = PK | |
| 6 / 4 (A) = R = RD | |
| 1-6 / 1 (+ 24 V) = A = BN | |
| 1-6 / 3 (0 V) = L = BU |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | HB |
6. Кабель
| Тип кабеля | PUR без галогена черного цвета |
| Тип кабеля (краткое обозначение) | PUR |
| Условное обозначение кабеля | Li9Y11Y |
| UL AWM Style | 20549 / 10493 (80 °C / 300 В) |
| Сечение провода | 8x 0, 25 мм² |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 32x 0, 10 мм |
| Диаметр проводника вкл. изоляцию | 1, 17 мм ±0, 02 мм |
| Толщина стенки, изоляция | ≥ 0, 21 мм |
| Цвета жил | белый, коричневый, зеленый, желтый, серый, розовый, синий, красный |
| Общая скрутка | 8 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Толщина стенок внешней оболочки | около 0, 8 мм |
| Наружный диаметр кабеля D | 5, 9 мм ±0, 15 мм |
| Минимальный радиус изгиба, жесткая прокладка | 8 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 4000000 |
| Радиус изгиба | 59 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 46 кг/км |
| Внешняя оболочка, материал | PUR |
| Наполнитель | PE |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление кабеля | ≤ 78 Ом/км |
| Проводники - емкость | ≤ 70 пФ/м |
| Волновое сопротивление | 100 Ω +15 % (при 1 МГц) |
| Индуктивность кабеля | около 0, 6 мГн/км (при 1 МГц) |
| Номинальное напряжение, проводник | ≤ 300 В |
| Испытательное напряжение, проводник | ≥ 3000 В |
| Прочие характеристики | для тяговых цепей |
| не содержит силикона | |
| материалы, не ухудшающие свойств при попадании на них лаков и красок | |
| гибкий | |
| Негорючесть | согласно UL стиль 20549 |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| устойчивость к гидролизу и микроорганизмам | |
| условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A | |
| низкая адгезия | |
| износоустойчивый | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060311 |
9. ETIM
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
Характеристики
