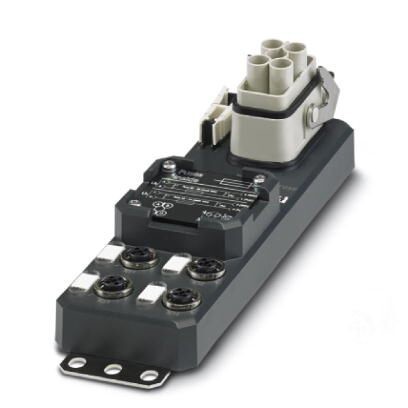

Разветвитель питания, применениепитание, тип подключенияРозетка M12 металл, количество гнезд4, полюсов4, механические ключиT - Power, гнездо для платыoдин ряд, индикатор состоянияесть, Универсальныйгодключение магистрального кабеляразъем магистрального кабеля 90°, экранировканет
Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Функция локальной диагностики
4. Характеристики магистрального кабеля
5. Тип изоляционного материала
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Функция локальной диагностики
4. Характеристики магистрального кабеля
5. Тип изоляционного материала
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Общие сведения
| Расчетное напряжение | 24 В DC |
| Рабочее напряжение, максимальное Umax | 30, 5 В DC |
| Нагрузка по току на каждый входной/выходной сигнал | 10 A |
| Нагрузочная способность на 1 гнездо | 2x 9, 25 A (при 40 °C) |
| Общий расчетный ток | 70 A (при 40 °C, учитывать распределение нагруженных токовых цепей) |
| Защитная схема | Защита перегрузки выходов Плавкие предохранители в корпусной части разъема |
| Полюсов | 4 |
| Количество гнезд | 4 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип подключения, датчик / исполнительный элемент | Розетка M12 |
| Указание | ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. |
| Перед вводом в эксплуатацию закрыть свободные гнезда. Подходящие заглушки можно найти в разделе «Принадлежности». |
2. Окружающие условия
| Степень защиты | IP66 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
3. Функция локальной диагностики
| Локальная диагностика | Подача напряжения питания модулям LED зел. |
| Отображение состояния ввода-вывода LED желт. |
4. Характеристики магистрального кабеля
| Тип подключения | разъем магистрального кабеля |
| Мин. сечение проводника (цепь питания) | 2, 5 мм² |
| Макс. сечение проводника (цепь питания) | 6 мм² |
| Сечение проводника AWG мин. (цепь питания) | 14 |
| Сечение проводника AWG макс. (цепь питания) | 10 |
| Мин. наружный диаметр проводника | 9 мм |
| Макс. наружный диаметр проводника | 15, 5 мм |
| Момент затяжки винтов крышки | 0, 6 Нм |
| Момент затяжки накидной гайки | 5 Нм |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0, 4 Нм |
5. Тип изоляционного материала
| Материал корпуса | PBT |
| Материал, заливочная масса | PUR |
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность | никелированный, позолоченный |
| Материал, держатель контакта | PA |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность, сторона магистрального кабеля | с серебряным покрытием |
| Материал держателя контакта, сторона магистрального кабеля | PC |
| Материал, резьбовая втулка | Сплав цинка, изготовление методом литья под давлением |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал уплотнения | витон (Розетка M12) |
| NBR (Сторона магистрали) |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 |
| Шок, вибрация EN 60068-2-6 EN 60068-2-27 EN 60068-2-64 | |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 5.1 | 27250300 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279219 |
| ECl@ss 8.0 | 27279219 |
| ECl@ss 9.0 | 27440108 |
9. ETIM
| ETIM 5.0 | EC000374 |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC002585 |
10. UNSPSC
| UNSPSC 13.2 | 39121419 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
