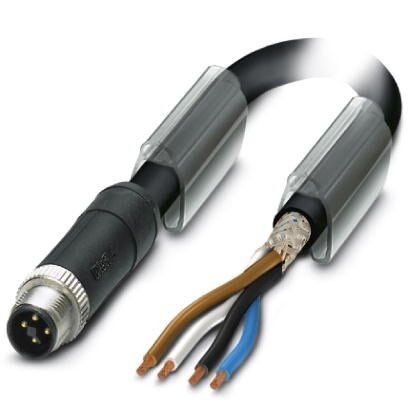

Силовой кабель, 4-полюсн., PUR без галогенов, черный RAL 9005, экранирован. (Advanced Shielding Technology), Штекеры прямое M12, механические ключиT, к свободный конец, длина кабеля3 м, для постоянного тока до 12 A / 63 В
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 3 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 |
3. Общие сведения
| Расчетный ток при 40 ℃ | 12 A |
| Расчетное напряжение | 63 В DC |
| Полюсов | 4 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | T - Power |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Циклы установки | >100 |
| Момент затяжки | 0, 4 Нм (Разъем М12) |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Кабель
| Тип кабеля | PUR без галогена черного цвета |
| Тип кабеля (краткое обозначение) | PUR |
| Условное обозначение кабеля | LS9YC11Y-OB |
| Сечение провода | 4x 1, 5 мм² |
| AWG, напряжение питания | 16 |
| Диаметр проводника вкл. изоляцию | 2, 4 мм |
| Толщина стенки, изоляция | 1, 2 мм (Внешняя оболочка) |
| Цвета жил | коричневый, белый, синий, черный |
| Общая скрутка | 4 жилы оптимальной скрутки |
| Экранировка | Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля D | 9, 7 мм ±0, 3 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 49 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 73 мм |
| Количество циклов изгибания | 4000000 |
| Радиус изгиба | 97 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Нагрузка на скручивание | ± 25 °/м |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 10 МΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 13, 3 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | 300 В AC |
| Испытательное напряжение, проводник | 1500 В AC (5 мин.) |
| Негорючесть | согласно EN 60332-1-2 |
| согласно UL 1581 VW1 | |
| Без галогенов | согласно VDE 0282-13, Приложение C |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| согласно DIN EN 50363-10-2 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| -30 °C ... 90 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060311 |
9. ETIM
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
