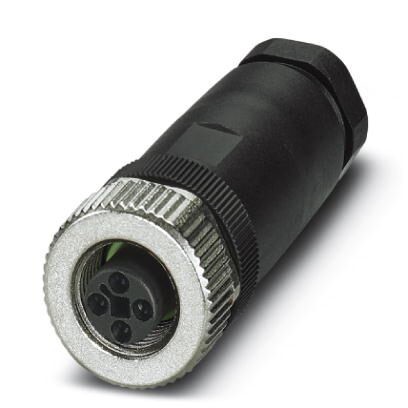

Силовой соединитель, 4-полюсн., Гнездо прямое M12, Т-кодирование, Винтовые зажимы, материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg9, наружный диаметр кабеля 6 мм ... 8 мм, для постоянного тока до 12 A / 63 В
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
1. Размеры
| Раствор ключа - накидная гайка | 16 мм |
| Диаметр корпуса | 20 мм |
| Длина | 58 мм |
| Наружный диаметр проводника | 6 мм ... 8 мм |
| Длина зачищенной части оболочки | 20 мм |
| Длина зачищенной части одной жилы | 5 мм |
2. Окружающие условия
| Степень защиты | IP67 |
3. Общие сведения
| Указание | Снять оболочку с проводника на участке длиной 22 мм, снять изоляцию с жил на длину 7 мм, обжать гильзу, затем укоротить ее на 5 мм. Длина жилы с укороченным кабельным наконечником составляет 20 мм. Подсоединить жилы и затянуть крепежные винты с усилием 0, 2 Нм. |
| ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. | |
| Расчетный ток при 40 ℃ | 12 A (при использовании проводников 1, 5 мм²) |
| 12 A (при 40 °C) | |
| Расчетное напряжение | 63 В DC |
| Полюсов | 4 |
| Цвет области ручки | черный |
| Сопротивление изоляции | >10 ГΩ |
| Кодирование | T - Power |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 |
| Индикатор состояния | Нет |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Винтовые зажимы |
| Сечение провода | 0, 75 мм² ... 1, 5 мм² (без кабельного наконечника) |
| 0, 75 мм² ... 1, 5 мм² (с кабельным наконечником) | |
| 0, 75 мм² ... 2, 5 мм² (жесткий) | |
| Сечение проводника AWG | 18 ... 14 (без кабельного наконечника) |
| 18 ... 16 (с кабельным наконечником) | |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 4 Нм (Накатанная гайка М12) |
| 0, 8 Нм ... 1 Нм (Нажимной винт с кабельной частью) | |
| 0, 4 Нм (Штекерную вставку с сальниковым корпусом закрутить до упора) | |
| 0, 2 Нм (Винтовые клеммы) | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | витон (Розетка M12) |
| NBR (Кабельный зажим) |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 5.1 | 27143423 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440104 |
| ECl@ss 8.0 | 27440104 |
| ECl@ss 9.0 | 27440102 |
8. ETIM
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002635 |
| ETIM 7.0 | EC002635 |
