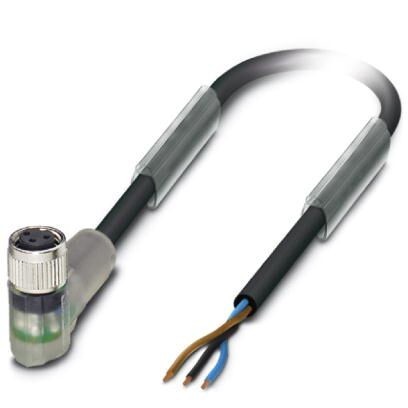

Кабель для датчика / исполнительного элемента, 3-полюсн., ПВХ, черный RAL 9005, свободный конец, к Гнездо угловой M8, с 2 светодиодных, длина кабеля5 м
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 5 м |
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
2. Окружающие условия
| Степень защиты | IP65 |
| IP67 | |
| IP68 |
3. Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 24 В DC |
| Полюсов | 3 |
| Цвет области ручки | прозрачный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Индикатор состояния | 2 светодиодных индикатора |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
4. Материал
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
6. Кабель
| Тип кабеля | ПВХ черного цвета |
| Тип кабеля (краткое обозначение) | ПВХ |
| Условное обозначение кабеля | LiYY |
| Сечение провода | 3x 0, 25 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 32x 0, 10 мм |
| Диаметр проводника вкл. изоляцию | 1, 25 мм ±0, 02 мм |
| Толщина стенки, изоляция | ≥ 0, 23 мм (Изоляция жилы) |
| Цвета жил | коричневый, синий, черный |
| Общая скрутка | 3 жилы в скрутке |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внешней оболочки | ≥ 0, 76 мм |
| Наружный диаметр кабеля D | 4, 4 мм ±0, 15 мм |
| Масса кабеля | 29 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 МΩ*км (при 20 °C) |
| Сопротивление кабеля | макс. 78 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≥ 300 В |
| Испытательное напряжение, проводник | ≤ 3000 В |
| Негорючесть | согласно UL стиль 2464 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060311 |
9. ETIM
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
