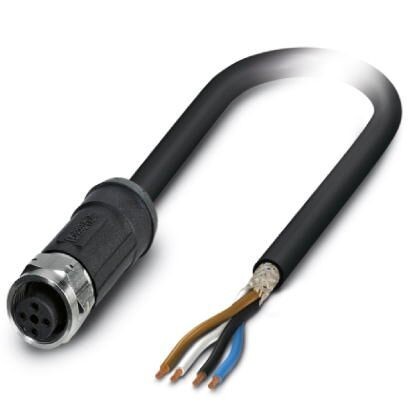

Кабель для датчика / исполнительного элемента, 4-полюсн., PE-X/PE-X без галогенов, темно-серый RAL 7021, экранирован., свободный конец, к Гнездо прямое M12, механические ключиA, длина кабеля5 м, для применения вне помещений, с накатанной гайкой из легированной стали
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 5 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
| -40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4)) | |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
3. Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 4 Нм (Разъем М12) |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PP |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | FPM |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Кабель
| Тип кабеля | черный PE-X |
| Тип кабеля (краткое обозначение) | 28X |
| Условное обозначение кабеля | Li2X2X-C-Vl-2X |
| Сечение провода | 4x 0, 5 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 28x 0, 15 мм |
| Диаметр проводника вкл. изоляцию | 1, 6 мм ±0, 05 мм (Сигнальный провод) |
| Толщина стенки, изоляция | около 0, 3 мм (Изоляция жилы) |
| около 0, 7 мм (Внешняя оболочка) | |
| около 0, 45 мм (Внутренняя оболочка) | |
| Цвета жил | коричневый, белый, синий, черный |
| Общая скрутка | 4 жилы в скрутке |
| Шаг общей скрутки | 108, 8 мм |
| Экранировка | Оплетка из медной проволоки |
| Защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Наружный диаметр кабеля D | 6, 8 мм ±0, 2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 34 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 68 мм |
| Количество циклов изгибания | 1000000 |
| Радиус изгиба | 68 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 74 кг/км |
| Внешняя оболочка, материал | PE-X |
| Материал внутренней оболочки | PE-X |
| Материал, изоляция проводника | PE-X |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 МΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 39 Ом/км (при 20 °C) |
| Проводники - емкость | ≤ 100 нФ/км (провод-провод, асимметричный/соприкасающийся) |
| ≤ 85 нФ/км (провод-провод, симметричный/звездообразная четверка) | |
| ≤ 150 нФ/км (Экран проводника) | |
| Индуктивность кабеля | 0, 64 мГн/км (при 1 кГц) |
| 0, 46 мГн/км (при 10 МГц) | |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Испытательное напряжение, проводник | ≥ 3000 В AC |
| Прочие характеристики | отвержденный излучением |
| Негорючесть | согласно DIN 60332-1-2 |
| согласно DIN EN 50266-2-5 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно DIN VDE 0276-605 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -15 °C ... 105 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060311 |
9. ETIM
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
Характеристики
Бренд
PHOENIX CONTACT
