Описание
Характеристики

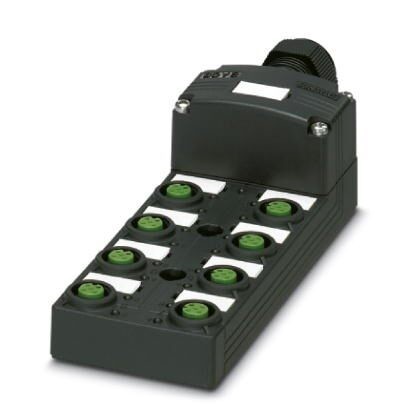

Коробка датчика и исполнительного элемента, применениеСтандартн., тип подключенияГнездовой разъем M12-SPEEDCON Пластик, количество гнезд8, полюсов4, механические ключиA - стандарт, гнездо для платыoдин ряд, индикатор состоянияесть, p-n-pгодключение магистрального кабеляПружинные зажимы 180°, экранировканет
Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Функция локальной диагностики
4. Характеристики магистрального кабеля
5. Тип изоляционного материала
6. Назначение выводов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Функция локальной диагностики
4. Характеристики магистрального кабеля
5. Тип изоляционного материала
6. Назначение выводов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Общие сведения
| Расчетное напряжение | 24 В DC |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 12 A |
| Полюсов | 4 |
| Количество гнезд | 8 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
| Указание | При подключении сигнальных проводов к черным клеммам для печатных плат используйте, пожалуйста, отвертку 0, 4 x 2, 0 мм.При работе с черными клеммами для печатных плат следует прилагать минимальное усилие.ОтверткаSZS 0, 4X2, 0 - 1205202Отвертки больших размеров или слишком большое прилагаемое усилие могут привести к повреждению клемм для печатных плат.При использовании кабельных наконечников жилы вводятся прямо в клеммы для печатных плат без открывания области зажима. |
| С артикулом 1412060 SACB-8/16-L-PT SCO P в наличии вариант с таким же сечением соединительного элемента для передачи сигналов и питания от 0, 2 мм² ... 1 мм². Данная коробка для датчика/исполнительного элемента с двойными вставными гнездами имеет также соединение для магистрального кабеля с клеммами push-in. | |
| ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. | |
| Перед вводом в эксплуатацию закрыть свободные гнезда. Подходящие заглушки можно найти в разделе «Принадлежности». |
2. Окружающие условия
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
3. Функция локальной диагностики
| Локальная диагностика | Электропитание LED зел. |
| Отображение состояния ввода-вывода LED желт. |
4. Характеристики магистрального кабеля
| Тип подключения | Пружинные зажимы |
| Мин. сечение проводника (сигнальная цепь) | 0, 2 мм² |
| Макс. сечение проводника (сигнальная цепь) | 0, 5 мм² |
| Сечение проводника AWG мин. (сигнальная цепь) | 24 |
| Сечение проводника AWG макс. (сигнальная цепь) | 20 |
| Длина зачищаемой части (сигнал) | 6 мм |
| Мин. сечение проводника (цепь питания) | 0, 2 мм² |
| Макс. сечение проводника (цепь питания) | 1, 5 мм² |
| Сечение проводника AWG мин. (цепь питания) | 24 |
| Сечение проводника AWG макс. (цепь питания) | 16 |
| Длина зачищаемой части (питание) | 10 мм |
| Мин. наружный диаметр проводника | 7 мм |
| Макс. наружный диаметр проводника | 12 мм |
| Длина снятия изоляции | 50 мм (Магистральный кабель) |
| Момент затяжки винтов крышки | 1 Нм |
| Момент затяжки накидной гайки | 2, 5 Нм |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0, 4 Нм |
| Момент затяжки монтажного винта крепления корпуса | 0, 5 Нм |
5. Тип изоляционного материала
| Материал корпуса | PBT |
| Материал, заливочная масса | PUR |
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность | позолоченный |
| Материал, держатель контакта | PA |
| Материал, резьбовая втулка | PBT |
| Материал, уплотнительное кольцо | NBR |
| Материал уплотнения | NBR (Разъем с кабелем) |
6. Назначение выводов
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 5 / 4 (A) = PK | |
| 6 / 4 (A) = RD | |
| 7 / 4 (A) = BK | |
| 8 / 4 (A) = VT | |
| 1-8 / 1 (+ 24 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
7. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27250300 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279219 |
| ECl@ss 8.0 | 27279219 |
| ECl@ss 9.0 | 27440108 |
10. ETIM
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC002585 |
11. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
11942.46
