Коробка датчика и исполнительного элемента SACB-8/16-10,0PUR OD купить в интернет-магазине

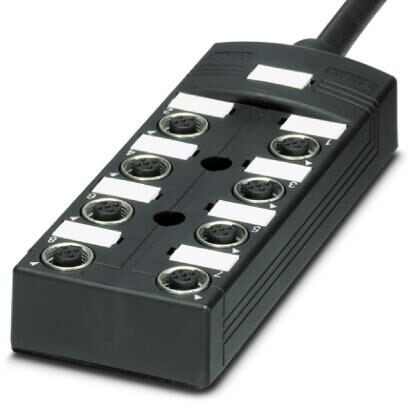

Коробка датчика и исполнительного элемента SACB-8/16-10,0PUR OD

Описание

Характеристики

Коробка датчика и исполнительного элемента, применениеВнешние области, тип подключенияРозетка M12 металл, количество гнезд8, полюсов5, механические ключиA - стандарт, гнездо для платыДвойной, индикатор состоянияНет, Универсальныйгодключение магистрального кабеляЖесткое подключение 180°, PUR/PVC, длина кабеля10 м, экранировканет

Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Данные по подключению магистрального кабеля
4. Тип изоляционного материала
5. Назначение выводов
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Общие сведения
Расчетное напряжение 120 В AC
120 В DC
Рабочее напряжение, максимальное Umax 135 В
Нагрузка по току на каждый входной/выходной сигнал 2 A
Нагрузочная способность на 1 гнездо 4 A
Общий расчетный ток 12 A
Полюсов 5
Количество гнезд 8
Тип подключения, датчик / исполнительный элемент Розетка M12
Указание ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима.
Перед вводом в эксплуатацию закрыть свободные гнезда. Подходящие заглушки можно найти в разделе «Принадлежности».
2. Окружающие условия
Степень защиты IP65
IP67
IP69K
Температура окружающей среды (при эксплуатации) -30 °C ... 90 °C
-40 °C ... 90 °C (кабель, жестко прокладываемый)
-5 °C ... 80 °C (кабель, для подвижного монтажа)
3. Данные по подключению магистрального кабеля
Тип подключения Жесткое подключение
Длина кабеля 10 м
Момент затяжки, гнездо, кабель для датчика или исполнительного устройства 0, 4 Нм
4. Тип изоляционного материала
Материал корпуса PBT
Материал, заливочная масса PUR
Материал, контакт Сплав меди
Материал, контактная поверхность позолоченный
Материал, держатель контакта PA
Материал, резьбовая втулка Сплав цинка, изготовление методом литья под давлением
Материал, поверхность резьбовой втулки луженый
Материал, уплотнительное кольцо FPM
5. Назначение выводов
Гнездо/полюс = цвет жилы или подключение 1 / 4 (A) = WH
1 / 2 (B) = GY/PK
2 / 4 (A) = GN
2 / 2 (B) = RD/BU
3 / 4 (A) = YE
3 / 2 (B) = WH/GN
4 / 4 (A) = GY
4 / 2 (B) = BN/GN
5 / 4 (A) = PK
5 / 2 (B) = WH/YE
6 / 4 (A) = RD
6 / 2 (B) = YE/BN
7 / 4 (A) = BK
7 / 2 (B) = WH/GY
8 / 4 (A) = VT
8 / 2 (B) = GY/BN
1-8 / 1 (+ 120 V) = BN
1-8 / 3 (0 V) = BU
1-8 / 5 (PE) = GN/YE
6. Стандарты и предписания
Стандарты/нормативные документы Разъем M12 МЭК 61076-2-101
7. Кабель
Тип кабеля PUR / ПВХ черного цвета
Тип кабеля (краткое обозначение) PUR
Условное обозначение кабеля LiYY11Y-HF
UL AWM Style 20549 (80 °C / 300 В)
Сечение провода 16x 0, 5 мм² (Сигнальный провод)
3x 1 мм² (Кабель подачи питания)
AWG, сигнальная линия 20
AWG, напряжение питания 17
Конструкция кабеля, сигнальная линия 28x 0, 15 мм
Конструкция кабеля, напряжение питания 56x 0, 15 мм
Диаметр проводника вкл. изоляцию 1, 5 мм ±0, 1 мм (Сигнальный провод)
2, 1 мм ±0, 1 мм (Кабель подачи питания)
Цвета жил коричневый, синий, желто-зеленый, белый, зеленый, желтый, серый, розовый, красный, черный, фиолетовый, серо-розовый, красно-синий, бело-зеленый, коричнево-зеленый, бело-желтый, желто-коричневый, бело-серый, серо-коричневый
Общая скрутка Скрученные жилы
Внешняя оболочка, цвет черный RAL 9005
Толщина стенок внутренней оболочки ≥ 0, 15 мм
Толщина стенок внешней оболочки ≥ 0, 76 мм
Наружный диаметр кабеля D 10, 5 мм ±0, 2 мм
Минимальный радиус изгиба, жесткая прокладка 7, 5 x D
Минимальный радиус изгиба, гибкая прокладка 10 x D
Количество циклов изгибания 1500000
Минимальный радиус изгиба, использование в буксирных цепях 10 x D
Путь перемещения 2 м
Скорость поперечного перемещения 2 м/c
Масса кабеля 183, 7 кг/км
Внешняя оболочка, материал PUR
Материал внутренней оболочки ПВХ
Материал, изоляция проводника ПВХ
Материал проводника медный гибкий провод
Номинальное напряжение, проводник 300 В
Испытательное напряжение, проводник 2000 В
Прочие характеристики не содержит силикона
Негорючесть согласно DIN EN 50265
Маслостойкость согласно VDE 0472, часть 803
Стойкость, прочие данные хорошая стойкость к кислотам, щелочам и растворителям
Температура окружающей среды (при эксплуатации) -40 °C ... 90 °C (кабель, жестко прокладываемый)
-5 °C ... 80 °C (кабель, для подвижного монтажа)
8. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.0 27140800
ECl@ss 4.1 27140800
ECl@ss 5.0 27143400
ECl@ss 5.1 27250300
ECl@ss 6.0 27279200
ECl@ss 7.0 27279219
ECl@ss 8.0 27279219
ECl@ss 9.0 27440108
10. ETIM
ETIM 4.0 EC002585
ETIM 5.0 EC002585
ETIM 6.0 EC002585
ETIM 7.0 EC002585
11. UNSPSC
UNSPSC 6.01 31261501
UNSPSC 7.0901 31261501
UNSPSC 11 31261501
UNSPSC 12.01 31261501
UNSPSC 13.2 31251501
UNSPSC 19.0 31251501
UNSPSC 20.0 31251501
UNSPSC 21.0 31251501
