Описание
Характеристики

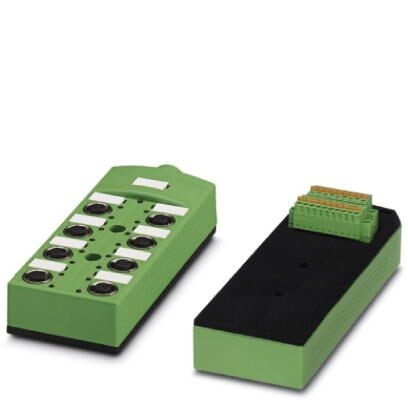

Коробка датчика и исполнительного элемента, применениеСтандартн., тип подключенияГнездовой разъем M12-SPEEDCON металл, количество гнезд8, полюсов5, механические ключиA - стандарт, гнездо для платыДвойной, индикатор состоянияесть, p-n-pгодключение магистрального кабеляВставные пружинные клеммы на обратной стороне 270°, экранировканет
Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Функция локальной диагностики
4. Характеристики магистрального кабеля
5. Тип изоляционного материала
6. Назначение выводов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Функция локальной диагностики
4. Характеристики магистрального кабеля
5. Тип изоляционного материала
6. Назначение выводов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Общие сведения
| Расчетное напряжение | 24 В DC |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 8 A |
| Полюсов | 5 |
| Количество гнезд | 8 |
| Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
| Указание | ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. |
| Перед вводом в эксплуатацию закрыть свободные гнезда. Подходящие заглушки можно найти в разделе «Принадлежности». |
2. Окружающие условия
| Степень защиты | IP54 (с уплотненными крепежными отверстиями) |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -30 °C ... 90 °C |
3. Функция локальной диагностики
| Локальная диагностика | Электропитание LED зел. |
| Отображение состояния ввода-вывода LED желт. |
4. Характеристики магистрального кабеля
| Тип подключения | Вставные пружинные клеммы на обратной стороне |
| Мин. сечение проводника (сигнальная цепь) | 0, 14 мм² |
| Макс. сечение проводника (сигнальная цепь) | 1, 5 мм² |
| Сечение проводника AWG мин. (сигнальная цепь) | 26 |
| Сечение проводника AWG макс. (сигнальная цепь) | 16 |
| Длина зачищаемой части (сигнал) | 9 мм |
| Мин. сечение проводника (цепь питания) | 0, 14 мм² |
| Макс. сечение проводника (цепь питания) | 1, 5 мм² |
| Сечение проводника AWG мин. (цепь питания) | 26 |
| Сечение проводника AWG макс. (цепь питания) | 16 |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0, 4 Нм |
| Момент затяжки монтажного винта крепления корпуса | 0, 5 Нм |
5. Тип изоляционного материала
| Материал корпуса | PBT |
| Материал, заливочная масса | PUR |
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность | позолоченный |
| Материал, держатель контакта | PA |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность, сторона магистрального кабеля | оцинкован. |
| Материал держателя контакта, сторона магистрального кабеля | полиамид |
| Материал, резьбовая втулка | Сплав цинка, изготовление методом литья под давлением |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал, уплотнительное кольцо | NBR |
| Материал уплотнения | CR (плоское уплотнение с обратной стороны) |
6. Назначение выводов
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 1 / 4 |
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 5 / 4 (A) = 5 / 4 | |
| 5 / 2 (B) = 5 / 2 | |
| 6 / 4 (A) = 6 / 4 | |
| 6 / 2 (B) = 6 / 2 | |
| 7 / 4 (A) = 7 / 4 | |
| 7 / 2 (B) = 7 / 2 | |
| 8 / 4 (A) = 8 / 4 | |
| 8 / 2 (B) = 8 / 2 | |
| 1-8 / 1 (+ 24 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| 1-8 / 5 (PE) = PE |
7. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27250300 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279219 |
| ECl@ss 8.0 | 27279219 |
| ECl@ss 9.0 | 27440108 |
10. ETIM
| ETIM 3.0 | EC001856 |
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC002585 |
11. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
64830.76
