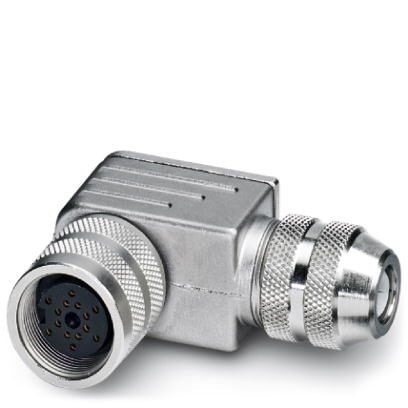

Соединитель (гнездовая часть) M16, 14-полюсный, с выводами под пайку, конфигурируемый, угловой, для проводников диаметром 6,0 ... 8,0 мм
Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Характеристики магистрального кабеля
4. Тип изоляционного материала
5. Назначение выводов
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Характеристики магистрального кабеля
4. Тип изоляционного материала
5. Назначение выводов
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Общие сведения
| Расчетное напряжение | 60 В DC (Категория перенапряжения I / степень загрязнения 1) |
| 32 В AC (Категория перенапряжения II / степень загрязнения 2) | |
| Полюсов | 14 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указание | ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. |
2. Окружающие условия
| Степень защиты | IP67 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 95 °C |
3. Характеристики магистрального кабеля
| Макс. сечение проводника (сигнальная цепь) | 0, 25 мм² |
| Сечение проводника AWG макс. (сигнальная цепь) | 24 |
| Макс. сечение проводника (цепь питания) | 0, 25 мм² |
| Сечение проводника AWG макс. (цепь питания) | 24 |
| Мин. наружный диаметр проводника | 6 мм |
| Макс. наружный диаметр проводника | 8 мм |
4. Тип изоляционного материала
| Материал корпуса | CuZn |
| Материал поверхность корпуса | покрытый никелем |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PBT |
| Материал, резьбовая втулка | Сплав цинка, изготовление методом литья под давлением |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
5. Назначение выводов
| Гнездо/полюс = вывод = цвет жилы | 1 / 4 (A) = P = WH |
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 5 / 4 (A) = G = PK | |
| 6 / 4 (A) = R = RD | |
| 7 / 4 (A) = E = BK | |
| 8 / 4 (A) = O = VT | |
| 9 / 4 (A) = C = WH/PK | |
| 10 / 4 (A) = N = PK/BN | |
| 1-10 / 1 (+24 V) = A+M = BN | |
| 1-10 / 3 (0 V) = L+U = BU |
6. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440104 |
| ECl@ss 8.0 | 27440104 |
| ECl@ss 9.0 | 27440102 |
9. ETIM
| ETIM 2.0 | EC001121 |
| ETIM 3.0 | EC002062 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
Характеристики
Бренд
PHOENIX CONTACT
