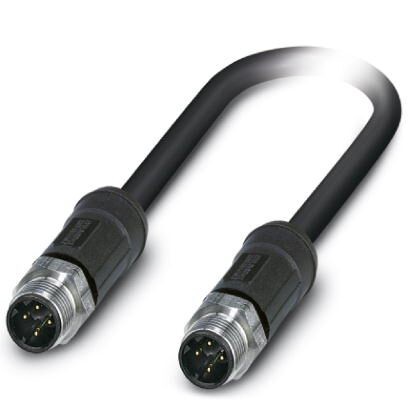

Сетевой кабель, Ethernet CAT5 (100 Мбит/с), PROFINET CAT5 (100 Мбит/с), 4-полюсн., PE-X без галогенов, темно-серый RAL 7021, экранирован., Штекеры прямое M12 / IP69K, механические ключиD, к Штекеры прямое M12 / IP69K, механические ключиD, длина кабеля2 м, для применения вне помещений, с накатанной гайкой из легированной стали
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 2 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C |
| -40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4)) | |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
3. Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Кодирование | D типа |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Тип сигнала/категория | Ethernet CAT5 (МЭК 11801), 100 Мбит/с |
| PROFINET CAT5 (МЭК 11801), 100 Мбит/с | |
| Индикатор состояния | Нет |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 4 Нм (Разъем М12) |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PP |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | FPM |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Кабель
| Тип кабеля | PROFINET вне помещений |
| Тип кабеля (краткое обозначение) | 93X |
| Конструкция кабеля | 1x4xAWG22/7SF/TQ |
| Сечение провода | 4x 0, 34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 7x 0, 25 мм |
| Диаметр проводника вкл. изоляцию | 1, 95 мм |
| Цвета жил | бело-голубой, оранжево-желтый |
| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| Защитный экран оптоволоконного кабеля | 100 % |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внешней оболочки | ≥ 0, 8 мм |
| Наружный диаметр кабеля D | 7, 25 мм ±0, 3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 6 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Масса кабеля | 81 г/м |
| Внешняя оболочка, материал | PE-X |
| Материал, изоляция проводника | PE-X |
| Материал проводника | медный гибкий провод с покрытием серебром |
| Сопротивление кабеля | ≤ 54, 4 Ом/км |
| Производственная мощность | ≤ 65 пФ (Линия-линия) |
| ≤ 100 пФ (Проводник - экран) | |
| Волновое сопротивление | 100 Ω ±5 Ω (f = 100 МГц) |
| Скорость передачи сигнала | 66 c |
| Экранирующая способность | 40 дБ (30 МГц ≤ f ≤ 100 МГц) |
| Сопротивление устройства сопряжения | 200, 00 мΩ/м (f ≤ 30 МГц) |
| Номинальное напряжение, проводник | 300 В AC |
| Испытательное напряжение, проводник | 2000 В AC (50 Гц, 5 минут) |
| Противопожарная защита для рельсовых автомобилей | BS 6853 (Категория Ia, Ib, II) |
| GM/RT 2130 (Категория Ia, Ib, II) | |
| EN 45545 (Уровень опасности HL1 - HL3) | |
| DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4) | |
| NF F16-101 (Категория A1, A2, B) | |
| NF F16-101 (Класс C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Уровень опасности LR1 - LR4) | |
| Негорючесть | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| согласно ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Без галогенов | согласно EN 50267-2-1 |
| Маслостойкость | согласно IRM 902, 72 h при 100 °C |
| Стойкость, прочие данные | стойкость к горючим веществам согласно IRM 903, 168 h при 70 °C |
| Плотность дымовых газов | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Коррозийность газов, выделяемых при горении | EN 50267-2-2 |
| Токсичность газов, выделяемых при горении | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 90 °C (кабель, жестко прокладываемый) |
| -40 °C ... 90 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27060300 |
| ECl@ss 5.1 | 27060300 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060308 |
9. ETIM
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
10. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
