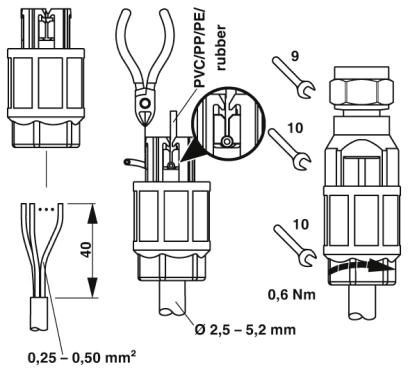

Соединитель для датчика/исполнительного устройства, 4-полюсн., Гнездо прямое M8, Кодировка А, Клеммы с ножевыми контактами, материал накатанной гайкиНержавеющая сталь 1.4305, наружный диаметр кабеля 2,5 мм ... 5 мм
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
1. Размеры
| Наружный диаметр | 2, 5 мм ... 5 мм ±0, 2 мм |
| Длина зачищенной части оболочки | 40 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 | |
| IP69K |
3. Общие сведения
| Указание | ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. |
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 30 В AC |
| 30 В DC | |
| Полюсов | 4 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение провода | 0, 25 мм² ... 0, 5 мм² |
| Сечение проводника AWG | 24 ... 20 |
| Диаметр проводника вкл. изоляцию | 1, 1 мм ... 1, 55 мм |
| Частота подключения проводников одинакового сечения | 10 |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 6 Нм (Контргайка) |
| 0, 2 Нм (Продольная накатка М8) |
4. Материал
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | ПА 6 |
| Материал накатанной гайки | Нержавеющая сталь 1.4305 |
| Материал уплотнения | NBR |
5. Кабель
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Класс воспламеняемости согласно UL 94 | HB |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 9.0 | 27440102 |
9. ETIM
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
18.66
