Соединительные клеммы, тип подключенияВинтовые зажимы, ток нагрузки41 A, cечение0,5 мм² - 6 мм², ширина7 мм, цветчерный
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
2. Размеры
3. Характеристики клемм
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
1. Общие сведения
| Цвет | черный |
| Номинальное сечение | 4 мм² |
| Максимальный ток нагрузки | 41 A |
| Номинальный ток IN | 32 A |
| Максимальный ток нагрузки | 41 A (для кабеля сечением 6 мм²) |
| Номинальное напряжение UN | 300 В |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на изгиб | Испытание проведено |
| Результат испытания на растяжение | Испытание проведено |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Результат проверки падением напряжения | Испытание проведено |
| Результат испытания на нагревание | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Результат термических испытаний | Испытание проведено |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |

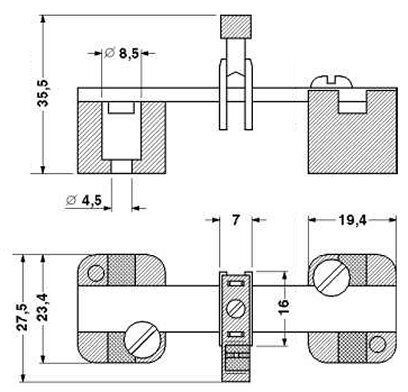

2. Размеры
| Длина | 23, 4 мм |
| Ширина | 7 мм |
3. Характеристики клемм
| Сечение жесткого проводника мин. | 0, 5 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0, 5 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| 2 жестких провода одинакового сечения, мин. | 0, 5 мм² |
| 2 жестких провода одинакового сечения, макс. | 2, 5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0, 5 мм² |
| 2 гибких провода одинакового сечения, макс. | 2, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 0, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 2, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 0, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 2, 5 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 16 мм |
| Резьба винтов | M4 |
| Мин. момент затяжки | 1, 5 Нм |
| Момент затяжки, макс. | 1, 8 Нм |
4. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
5. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141120 |
| ECl@ss 8.0 | 27141120 |
| ECl@ss 9.0 | 27141146 |
6. ETIM
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000001 |
| ETIM 7.0 | EC000001 |
7. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121426 |
| UNSPSC 19.0 | 39121426 |
| UNSPSC 20.0 | 39121426 |
| UNSPSC 21.0 | 39121426 |
