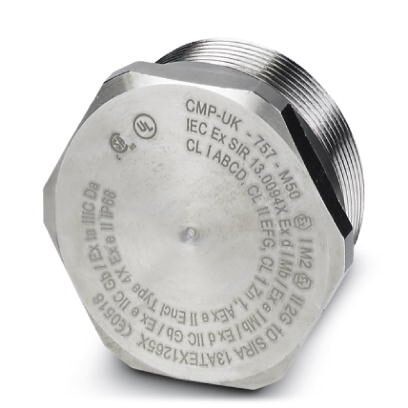

Резьбовой колпачок, материал резьбового соединенияНержавеющая сталь 316L, применениеEx, резьба соединительной частиM50 x 1,5, цветcеребристый
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Длина | 24 мм |
| Длина без соединительной резьбы | 9 мм |
| Диаметр соединительной резьбы | 50 мм |
| Шаг резьбы | 1, 5 мм |
| Раствор ключа - накидная гайка | 55 мм |
| Шестигранный, диаметр описанной окружности | 60, 5 мм |
| Длина, резьба | 15 мм |
2. Условия окружающей среды
| Класс защиты (IP) | IP66 (с применением подходящего плоского уплотнения A-SEW-...P-W) |
| IP68 (с применением подходящего плоского уплотнения A-SEW-...P-W) | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 130 °C |
3. Общие сведения
| Указание | Данное изделие может применяться в сочетании с контргайкой 1411253 A-INL-M50-S-S только для класса взрывозащиты «Ex e». |
| Материал резьбового соединения | Нержавеющая сталь 316L |
| Тип резьбы, сторона подключения | M50 x 1, 5 |
| Цвет | cеребристый |
| Указания по монтажу | Герметичность за счет использования плоского уплотнения A-SEW-50-P-W (артикул 1411287) IP66 / IP68 |
| Стандарты/нормативные документы | EN 60079-0, -1, -7 |
| МЭК 60079-0, -1, -7 | |
| EN 61241-0, -1 | |
| МЭК 61241-0, -1 | |
| Производитель | CMP |
| Обозначение изготовителя | 757 M50 Exd/Exe N.PLTD HEX HD STOP PLUG |
| Применение во взрывоопасных зонах | да |
4. Стандарты и предписания
| Стандарты/нормативные документы | EN 60079-0, -1, -7 |
| МЭК 60079-0, -1, -7 | |
| EN 61241-0, -1 | |
| МЭК 61241-0, -1 | |
| ATEX | Sira 01ATEX1284U |
| Sira 02ATEX1003X | |
| Ex II 2 GD Ex d IIC &Ex e II, Ex IM2 Ex d I, Ex e I | |
| IECEx | IECEx SIR 07.0056X |
| Ex d I / Ex e I / Ex d IIC / Ex e II, Ex tD A21 IP6X |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 10.0.1 | 23111190 |
| ECl@ss 4.0 | 23111100 |
| ECl@ss 4.1 | 23111100 |
| ECl@ss 5.0 | 23111100 |
| ECl@ss 5.1 | 23111100 |
| ECl@ss 6.0 | 23111100 |
| ECl@ss 7.0 | 23111190 |
| ECl@ss 8.0 | 23111190 |
| ECl@ss 9.0 | 23111190 |
7. ETIM
| ETIM 4.0 | EC000032 |
| ETIM 5.0 | EC000032 |
| ETIM 6.0 | EC000032 |
| ETIM 7.0 | EC000032 |
8. UNSPSC
| UNSPSC 13.2 | 31161501 |
| UNSPSC 18.0 | 31261502 |
| UNSPSC 19.0 | 31261502 |
| UNSPSC 20.0 | 31261502 |
| UNSPSC 21.0 | 31261502 |
