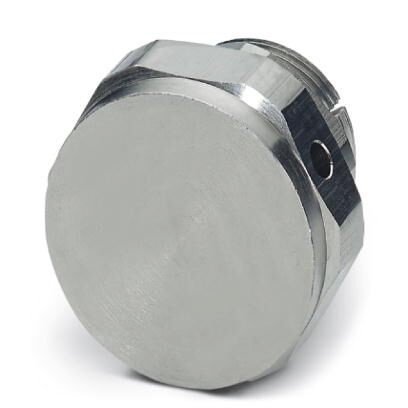

Сегмент для выравнивания давления, mатериаллатунь, никелированный, применениеEx, резьба соединительной частиM20 x 1,5, цветcеребристый
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Длина | 32 мм |
| Длина без соединительной резьбы | 17 мм |
| Диаметр соединительной резьбы | 20 мм |
| Шаг резьбы | 1, 5 мм |
| Раствор ключа - накидная гайка | 30 мм |
| Шестигранный, диаметр описанной окружности | 33 мм |
| Длина, резьба | 15 мм |
2. Условия окружающей среды
| Класс защиты (IP) | IP66 |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 130 °C |
3. Общие сведения
| Материал | латунь, никелированный |
| Материал, уплотнительное кольцо | Силикон |
| Тип резьбы, сторона подключения | M20 x 1, 5 |
| Момент затяжки | 7 Нм (Момент затяжки при монтаже) |
| Расход воды | 1, 89 cm³/ min (при 0 бар) |
| Расход воздуха | 48 l/min (при 1 бар) |
| Цвет | cеребристый |
| Указания по монтажу | Устанавливать в самой нижней точке корпуса, вместе с ребристой контргайкой (при установке обратить внимание на правильное положениеребристая сторона должна быть обращена по направлению к стене) |
| Стандарты/нормативные документы | МЭК 60079-0, -1, -7, -31 |
| EN 60079-0, -1, -7, -31 | |
| Производитель | CMP |
| Производитель-номер артикула | 781EM25 |
| Обозначение изготовителя | 781 M20(M) N.PLTD BREATH/DRAIN PLUG |
| Применение во взрывоопасных зонах | да |
4. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 60079-0, -1, -7, -31 |
| EN 60079-0, -1, -7, -31 | |
| ATEX | Sira 10ATEX1307U |
| 781DEx II 2 GD Exd IIC Gb, Ex ta IIIC Da, 781EEx II 2 GD Exe IIC Gb, Ex ta IIIC Da | |
| IECEx | IECEx SIR 10.0149U |
| 781DEx d IIC Gb, Ex ta IIIC Da 781EEx e IIC Gb, Ex ta IIIC Da |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 10.0.1 | 27440192 |
| ECl@ss 4.0 | 23111100 |
| ECl@ss 4.1 | 23111100 |
| ECl@ss 5.0 | 23111100 |
| ECl@ss 5.1 | 23111100 |
| ECl@ss 6.0 | 23111100 |
| ECl@ss 7.0 | 23111190 |
| ECl@ss 8.0 | 23111190 |
| ECl@ss 9.0 | 27440192 |
7. ETIM
| ETIM 4.0 | EC000032 |
| ETIM 5.0 | EC000032 |
| ETIM 6.0 | EC000032 |
| ETIM 7.0 | EC000032 |
8. UNSPSC
| UNSPSC 13.2 | 31161501 |
| UNSPSC 18.0 | 39121421 |
| UNSPSC 19.0 | 39121421 |
| UNSPSC 20.0 | 39121421 |
| UNSPSC 21.0 | 39121421 |
