Описание
Характеристики

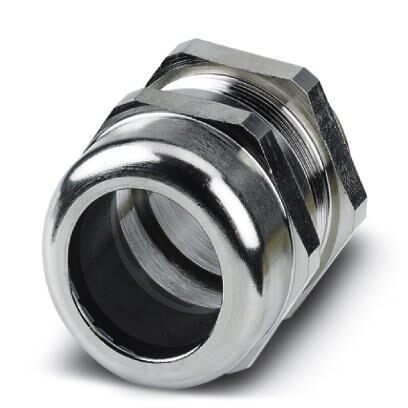

Кабельный ввод, материал резьбового соединениялатунь, никелированный, наружный диаметр кабеля 27 мм ... 38 мм, экранировканет, резьба соединительной частиM50 x 1,5, цветcеребристый, с уплотнительным кольцом
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Длина | 61 мм |
| Раствор ключа - накидная гайка | 58 мм |
| Раствор ключа патрубок | 58 мм |
| Шестигранный, диаметр описанной окружности | 64 мм |
| Длина, резьба | 9 мм |
| Диаметр проходного отверстия | 50, 1 мм ... 50, 3 мм |
| Наружный диаметр кабеля | 27 мм ... 38 мм |
| 30 мм ... 38 мм (при UL 514 В) |
2. Условия окружающей среды
| Класс защиты (IP) | IP69 (DIN EN 60529 / МЭК 60529) |
| IP68 (5 бар, 30 мин.) | |
| IP66 | |
| Класс защиты (NEMA) | 4X |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
3. Общие сведения
| Количество проводов | 1 |
| Материал резьбового соединения | латунь, никелированный |
| Материал, вставка | Полиамид 6 |
| Материал кабельного сальника | CR |
| Материал, уплотнительное кольцо | Пербунан |
| Экранирован. | нет |
| Тип резьбы, сторона подключения | M50 x 1, 5 |
| Момент затяжки | 30 Нм ± (2 Nm) |
| Цвет | cеребристый |
| Категория по ударному воздействию | 7 |
| Исполнение приспособления для снятия растягивающего усилия | A |
| Указания по монтажу | 1) смонтировать штуцер резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |
| Производитель | BIMED |
| Обозначение изготовителя | BMBC-E6 |
4. Стандарты и предписания
| Без галогенов | нет |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 4.0 | 27081000 |
| ECl@ss 4.1 | 27081000 |
| ECl@ss 5.0 | 27149100 |
| ECl@ss 5.1 | 27081000 |
| ECl@ss 6.0 | 27149100 |
| ECl@ss 7.0 | 27149109 |
| ECl@ss 8.0 | 27149109 |
| ECl@ss 9.0 | 27144432 |
7. ETIM
| ETIM 4.0 | EC000441 |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
8. UNSPSC
| UNSPSC 13.2 | 39121311 |
| UNSPSC 18.0 | 39121311 |
| UNSPSC 19.0 | 39121311 |
| UNSPSC 20.0 | 39121311 |
| UNSPSC 21.0 | 39121311 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
1815.96
