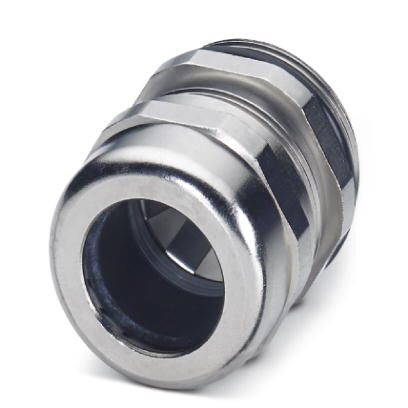

Кабельный ввод, материал резьбового соединениялатунь, никелированный, наружный диаметр кабеля 5 мм ... 9 мм, экранировкаесть, резьба соединительной частиM16 x 1,5, цветcеребристый, с уплотнительным кольцом
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Длина | 30 мм |
| Раствор ключа - накидная гайка | 17 мм |
| Раствор ключа патрубок | 17 мм |
| Шестигранный, диаметр описанной окружности | 19 мм |
| Длина, резьба | 5 мм |
| Диаметр проходного отверстия | 16, 1 мм ... 16, 2 мм |
| Наружный диаметр кабеля | 5 мм ... 9 мм |
2. Условия окружающей среды
| Класс защиты (IP) | IP68 (5 бар, 30 минут) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
3. Общие сведения
| Количество проводов | 1 |
| Материал резьбового соединения | латунь, никелированный |
| Материал, вставка | Полиамид 6 |
| Материал кабельного сальника | CR/NBR |
| Материал, уплотнительное кольцо | Пербунан |
| Экранирован. | есть |
| Тип резьбы, сторона подключения | M16 x 1, 5 |
| Момент затяжки | 3, 5 Нм (ПатрубкиEN 62444) |
| 3, 5 Нм (ПатрубкиEN 62444) | |
| Цвет | cеребристый |
| Категория по ударному воздействию | 6 |
| Исполнение приспособления для снятия растягивающего усилия | A |
| Указания по монтажу | Метод 1Надрежьте внешнюю оболочку, но не снимайте ее. Проденьте проводник через резьбовое отверстие, затем удалите внешнюю оболочку. Теперь потяните кабель назад так, чтобы образовалась связь между экраном кабеля и контактной пружиной.Метод 2Сдвиньте экранирующую оплетку примерно на 15-20 мм от конца кабеля. Вставьте кабель в резьбовой сальник так, чтобы образовалась связь между экраном кабеля и контактной пружиной. |
| Производитель | Jacob |
| Обозначение изготовителя | 50.616 M/EMVD |
4. Стандарты и предписания
| Без галогенов | нет |
| Подключение согласно стандарту | CUL |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 4.0 | 27141200 |
| ECl@ss 4.1 | 27141200 |
| ECl@ss 5.0 | 27149100 |
| ECl@ss 5.1 | 27149100 |
| ECl@ss 6.0 | 27149100 |
| ECl@ss 7.0 | 27149109 |
| ECl@ss 8.0 | 27149109 |
| ECl@ss 9.0 | 27144432 |
7. ETIM
| ETIM 4.0 | EC000441 |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
8. UNSPSC
| UNSPSC 13.2 | 39121311 |
| UNSPSC 18.0 | 39121311 |
| UNSPSC 19.0 | 39121311 |
| UNSPSC 20.0 | 39121311 |
| UNSPSC 21.0 | 39121311 |
