Описание
Характеристики

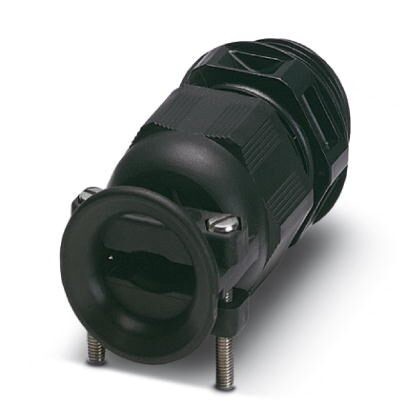

Кабельный ввод, материал резьбового соединенияPA, материал прижимная винтовая детальPA, наружный диаметр кабеля 6 мм ... 13 мм, экранировканет, резьба соединительной частиM20 x 1,5, цветиссиня-чёрный, с внешним устройством для разгрузки от натяжения
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Длина | 49 мм |
| Длина без соединительной резьбы | 39 мм |
| Раствор ключа - накидная гайка | 24 мм |
| Раствор ключа патрубок | 24 мм |
| Шестигранный, диаметр описанной окружности | 27 мм |
| Длина, резьба | 10 мм |
| Диаметр проходного отверстия | 20, 1 мм ... 20, 2 мм |
| Наружный диаметр кабеля | 6 мм ... 13 мм |
| 7, 5 мм ... 11, 3 мм (при UL 514 В) | |
| Размер рабочей области зажима для уменьшения растягивающего усилия | 6, 00 мм ... 13, 00 мм |
2. Условия окружающей среды
| Класс защиты (IP) | IP68 (5 bar / 0, 5 h) |
| IP69 (DIN EN 60529 / МЭК 60529) | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
3. Общие сведения
| Исполнение | с внешним устройством для разгрузки от натяжения |
| Количество проводов | 1 |
| Материал резьбового соединения | PA |
| Материал, прижимная винтовая деталь | PA |
| Материал уплотнения | EPDM (Уплотнение кабеля, без галогенов) |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 750, 00 |
| Экранирован. | нет |
| Тип резьбы, сторона подключения | M20 x 1, 5 |
| Момент затяжки | 4 Нм (ПатрубкиEN 62444) |
| 4 Нм (ПатрубкиEN 62444) | |
| 0, 5 Нм (Винт для прижимной скобы) | |
| Цвет | иссиня-чёрный |
| Категория по ударному воздействию | 2 |
| Исполнение приспособления для снятия растягивающего усилия | B |
| Производитель | WISKA |
| Обозначение изготовителя | ESKVZ 20 |
4. Стандарты и предписания
| Без галогенов | да |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141200 |
| ECl@ss 4.1 | 27141200 |
| ECl@ss 5.0 | 27149100 |
| ECl@ss 5.1 | 27149100 |
| ECl@ss 6.0 | 27149100 |
| ECl@ss 7.0 | 27149109 |
| ECl@ss 8.0 | 27149109 |
| ECl@ss 9.0 | 27144432 |
7. ETIM
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
8. UNSPSC
| UNSPSC 13.2 | 39121311 |
| UNSPSC 18.0 | 39121311 |
| UNSPSC 19.0 | 39121311 |
| UNSPSC 20.0 | 39121311 |
| UNSPSC 21.0 | 39121311 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
2620.88
