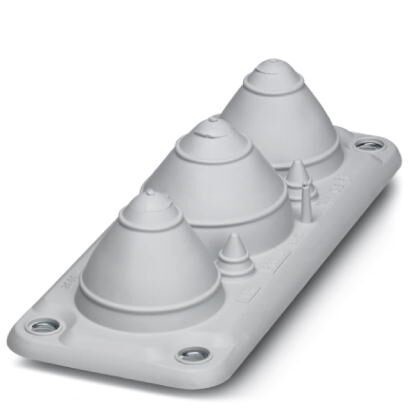

Панель кабельных вводов, юоличество проводов7, длина222 мм, ширина92 мм, высота43 мм, наружный диаметр проводника1x 30 мм ... 60 мм , цветcерый
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
2. Окружающие условия
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
1. Размеры
| Длина | 222 мм |
| Ширина | 92 мм |
| Высота | 43 мм |
| Расстояние между высверленными отверстиями, по горизонтали | 62 мм |
| Расстояние между высверленными отверстиями, по вертикали | 194 мм |
| Наружный диаметр кабеля | 1x 30 мм ... 60 мм |
| 4x 8 мм ... 16 мм | |
| 2x 24 мм ... 54 мм |
2. Окружающие условия
| Степень защиты | IP66 (Минимальная толщина листа > = 2, 5 мм) |
| IP67 (Минимальная толщина листа > = 2, 5 мм) | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
3. Общие сведения
| Количество проводов | 7 |
| Материал | TPE-SEBS |
| оцинкованная листовая сталь () | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | светло-серый |
| Момент затяжки | 1, 5 Нм ... 2 Нм (Крепежные винты) |
| Указание | вкл. крепежные винты |
| Залитая оцинкованная листовая сталь толщиной 2 мм | |
| Указания по монтажу | Крепежный винт М8, момент затяжки 1, 5–2, 0 Нм, внутренний шестигранник SW5 |
| Для монтажа используйте входящие в комплект крепежные винты.Последовательность монтажа 1) зафиксировать Multigates при помощи входящих в комплект крепежных винтов (соблюдать момент затяжки), 2) проделать отверстие в мембране (отверткой) или срезать верхушку конуса, 3) провести провод (с внешней стороны) через отверстие. Вытянуть обратно провод примерно на 20 мм (для разгрузки от натяжения) |
4. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 23110100 |
| ECl@ss 4.1 | 23110100 |
| ECl@ss 5.0 | 23110100 |
| ECl@ss 5.1 | 23110100 |
| ECl@ss 6.0 | 27409200 |
| ECl@ss 7.0 | 27409208 |
| ECl@ss 8.0 | 27409208 |
| ECl@ss 9.0 | 27400569 |
7. ETIM
| ETIM 5.0 | EC001004 |
| ETIM 6.0 | EC001004 |
| ETIM 7.0 | EC001004 |
