Описание
Характеристики
Панель кабельных вводов, юоличество проводов35, длина222 мм, ширина92 мм, высота17,6 мм, наружный диаметр проводника2x 6 мм ... 10 мм , цветчерный
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
2. Окружающие условия
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM

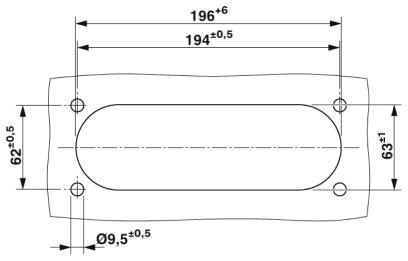

1. Размеры
| Длина | 222 мм |
| Ширина | 92 мм |
| Высота | 17, 6 мм |
| Расстояние между высверленными отверстиями, по горизонтали | 62 мм |
| Расстояние между высверленными отверстиями, по вертикали | 193 мм |
| Наружный диаметр кабеля | 2x 6 мм ... 10 мм |
| 14x 7 мм ... 12 мм | |
| 16x 10 мм ... 14 мм | |
| 2x 12 мм ... 18 мм | |
| 1x 17 мм ... 32 мм |
2. Окружающие условия
| Степень защиты | IP65 (Минимальная толщина листа > = 2, 5 мм) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
3. Общие сведения
| Количество проводов | 35 |
| Материал | TPE-SEBS |
| оцинкованная листовая сталь () | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Момент затяжки | 1, 5 Нм ... 2 Нм (Крепежные винты) |
| Указание | вкл. крепежные винты |
| Залитая оцинкованная листовая сталь толщиной 2 мм | |
| Указания по монтажу | Крепежный винт М8, момент затяжки 1, 5–2, 0 Нм, внутренний шестигранник SW5 |
| Для монтажа используйте входящие в комплект крепежные винты.Последовательность монтажа 1) зафиксировать Multigates при помощи входящих в комплект крепежных винтов (соблюдать момент затяжки), 2) проделать отверстие в мембране (отверткой) или срезать верхушку конуса, 3) провести провод (с внешней стороны) через отверстие. Вытянуть обратно провод примерно на 20 мм (для разгрузки от натяжения) |
4. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 6.0 | 27409200 |
| ECl@ss 7.0 | 27409208 |
| ECl@ss 8.0 | 27409208 |
| ECl@ss 9.0 | 27400569 |
7. ETIM
| ETIM 5.0 | EC001004 |
| ETIM 6.0 | EC001004 |
| ETIM 7.0 | EC001004 |
Характеристики
Бренд
Phoenix Contact
