Описание
Характеристики

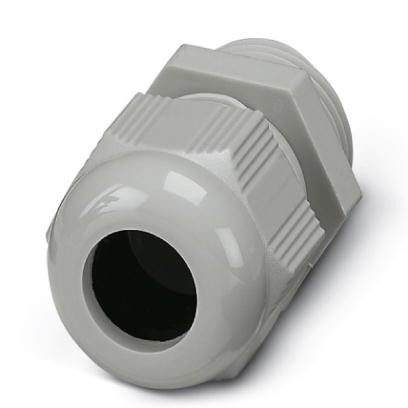

Кабельный ввод, материал резьбового соединенияPA, наружный диаметр кабеля 5 мм ... 10 мм, экранировканет, резьба соединительной частиPg11, цветсветло-серый, RAL 7035
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
1. Размеры
| Длина | 38 мм |
| Раствор ключа - накидная гайка | 22 мм |
| Раствор ключа патрубок | 22 мм |
| Шестигранный, диаметр описанной окружности | 25 мм |
| Длина, резьба | 8 мм |
| Диаметр проходного отверстия | 18, 7 мм ... 18, 8 мм |
| Наружный диаметр кабеля | 5 мм ... 10 мм |
| 5 мм ... 10 мм (при UL 514 В) |
2. Условия окружающей среды
| Класс защиты (IP) | IP68 (5 bar / 0, 5 h) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
3. Общие сведения
| Количество проводов | 1 |
| Материал резьбового соединения | PA |
| Материал кабельного сальника | CR |
| Класс воспламеняемости согласно UL 94 | V2 |
| V2 (Корпус) | |
| Экранирован. | нет |
| Тип резьбы, сторона подключения | Pg11 |
| Момент затяжки | 2, 5 Нм ± () |
| Цвет | светло-серый, RAL 7035 |
| Указания по монтажу | 1) смонтировать штуцер резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |
| Производитель | BIMED |
| Обозначение изготовителя | BS-13 |
4. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V2 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141200 |
| ECl@ss 4.1 | 27141200 |
| ECl@ss 5.0 | 27149100 |
| ECl@ss 5.1 | 27149109 |
| ECl@ss 6.0 | 27149100 |
| ECl@ss 7.0 | 27149109 |
| ECl@ss 8.0 | 27149109 |
| ECl@ss 9.0 | 27144432 |
7. ETIM
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
