Описание
Характеристики

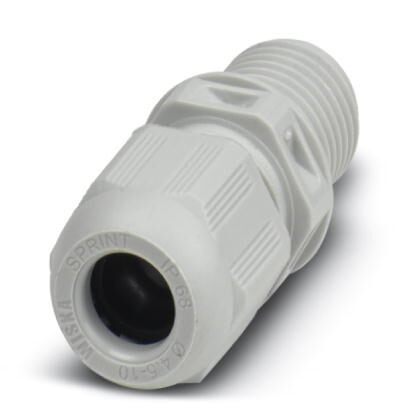

Кабельный ввод, материал резьбового соединенияPA, наружный диаметр кабеля 3 мм ... 7 мм, экранировканет, резьба соединительной частиM12 x 1,5, цветсветло-серый, RAL 7035
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
2. Условия окружающей среды
3. Общие сведения
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
1. Размеры
| Длина | 35 мм |
| Раствор ключа - накидная гайка | 16 мм |
| Раствор ключа патрубок | 16 мм |
| Шестигранный, диаметр описанной окружности | 18 мм |
| Длина, резьба | 15 мм |
| Диаметр проходного отверстия | 12, 1 мм ... 12, 2 мм |
| Наружный диаметр кабеля | 3 мм ... 7 мм |
| 4, 1 мм ... 6 мм (UL) |
2. Условия окружающей среды
| Класс защиты (IP) | IP68 (5 bar / 0, 5 h) |
| IP69 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
3. Общие сведения
| Количество проводов | 1 |
| Материал резьбового соединения | PA |
| Материал кабельного сальника | EPDM |
| Экранирован. | нет |
| Тип резьбы, сторона подключения | M12 x 1, 5 |
| Момент затяжки | 2 Нм (Накидная гайка) |
| 2 Нм (Патрубки) | |
| Цвет | светло-серый, RAL 7035 |
| Категория по ударному воздействию | 2 |
| Исполнение приспособления для снятия растягивающего усилия | A |
| Указания по монтажу | 1) смонтировать штуцер резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |
| Производитель | WISKA |
| Обозначение изготовителя | ESKV-L 12 |
4. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
5. eCl@ss
| ECl@ss 4.0 | 27141200 |
| ECl@ss 4.1 | 27141200 |
| ECl@ss 5.0 | 27149100 |
| ECl@ss 5.1 | 27149109 |
| ECl@ss 6.0 | 27149100 |
| ECl@ss 7.0 | 27149109 |
| ECl@ss 8.0 | 27149109 |
| ECl@ss 9.0 | 27144432 |
6. ETIM
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
Характеристики
Бренд
PHOENIX CONTACT
