Описание
Характеристики

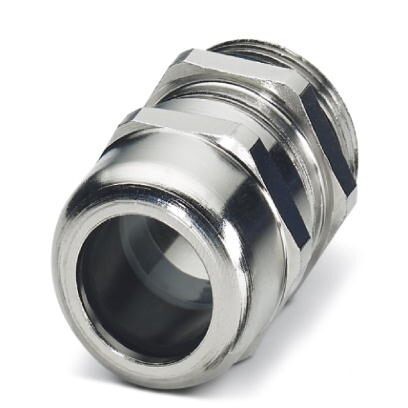

Кабельный ввод, материал резьбового соединениялатунь, никелированный, наружный диаметр кабеля 4 мм ... 8 мм, экранировканет, резьба соединительной частиM16 x 1,5, цветcеребристый, с уплотнительным кольцом
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
2. Условия окружающей среды
3. Общие сведения
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
1. Размеры
| Длина | 30 мм |
| Раствор ключа - накидная гайка | 17 мм |
| Раствор ключа патрубок | 18 мм |
| Шестигранный, диаметр описанной окружности | 22 мм |
| Длина, резьба | 7 мм |
| Диаметр проходного отверстия | 16, 1 мм ... 16, 3 мм |
| Наружный диаметр кабеля | 4 мм ... 8 мм |
| 4 мм ... 8 мм (при UL 514 В) |
2. Условия окружающей среды
| Класс защиты (IP) | IP69 |
| IP68 (5 бар, 30 мин.) | |
| IP66 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
3. Общие сведения
| Количество проводов | 1 |
| Материал резьбового соединения | латунь, никелированный |
| Материал, вставка | Полиамид 6 |
| Материал, уплотнение | Пербунан |
| Материал кабельного сальника | CR |
| Материал уплотнения | Пербунан (Уплотнительное кольцо) |
| Экранирован. | нет |
| Тип резьбы, сторона подключения | M16 x 1, 5 |
| Момент затяжки | 6, 5 Нм ± () |
| Цвет | cеребристый |
| Категория по ударному воздействию | 6 |
| Исполнение приспособления для снятия растягивающего усилия | A |
| Указания по монтажу | 1) смонтировать штуцер резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |
| Производитель | BIMED |
| Обозначение изготовителя | BMBC-01 |
4. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
5. eCl@ss
| ECl@ss 4.0 | 27141200 |
| ECl@ss 4.1 | 27141200 |
| ECl@ss 5.0 | 27149100 |
| ECl@ss 5.1 | 27149109 |
| ECl@ss 6.0 | 27149100 |
| ECl@ss 7.0 | 27149109 |
| ECl@ss 8.0 | 27149109 |
| ECl@ss 9.0 | 27144432 |
6. ETIM
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
